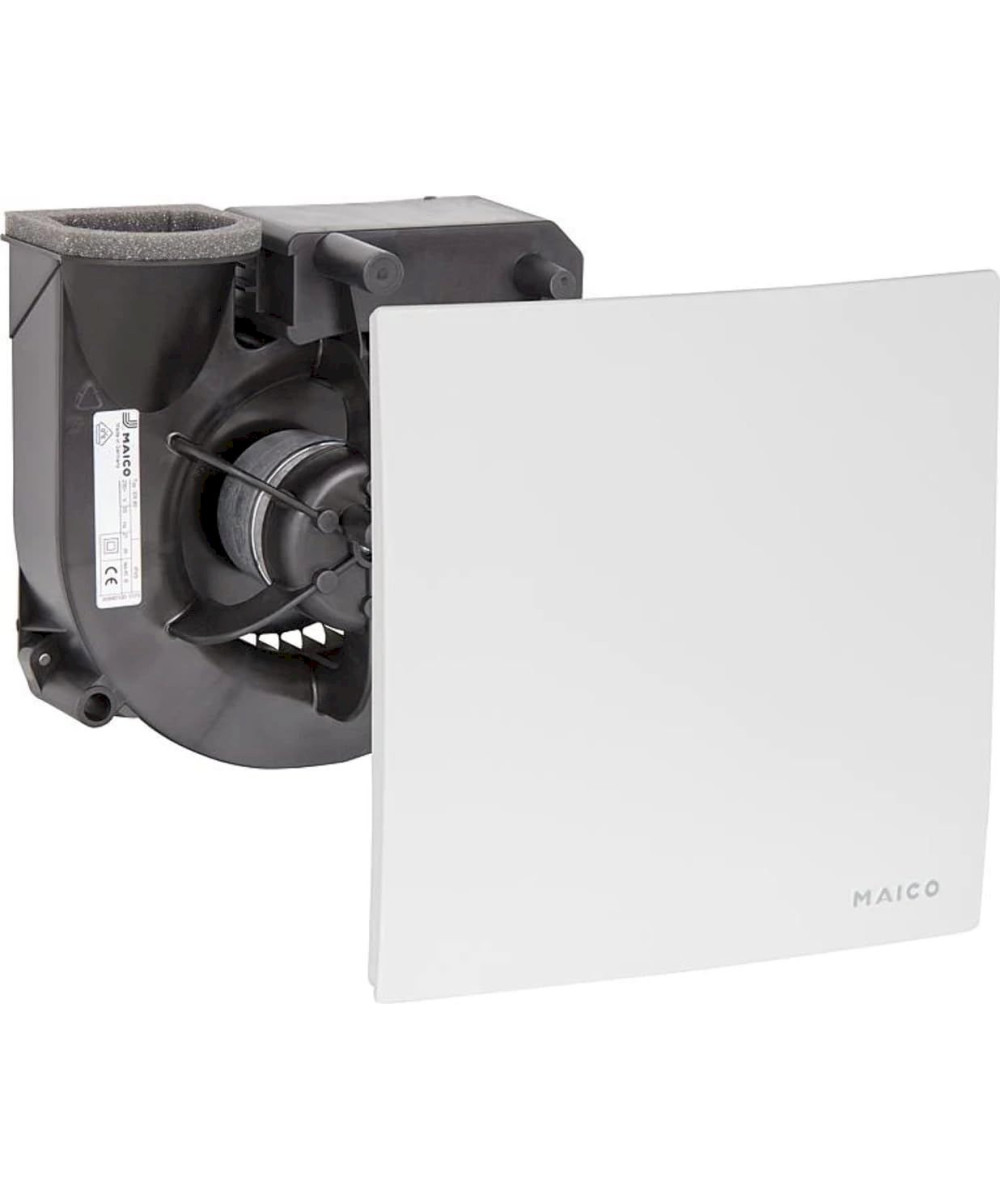

Maico ER 100 VZ Einbau-Ventilatoreinsatz mit Abdeckung und Filter
Maico ER 100 VZ Einbau-Ventilatoreinsatz mit Abdeckung und Filter
199,00 CHF
inkl. MwSt. -
Lieferzeit: 2-7 Werktage
Portofrei Lieferung
14 Tage Rückgaberecht
Kauf auf Rechnung (in 1 bis 3 Raten) gebührenfrei
M10002971

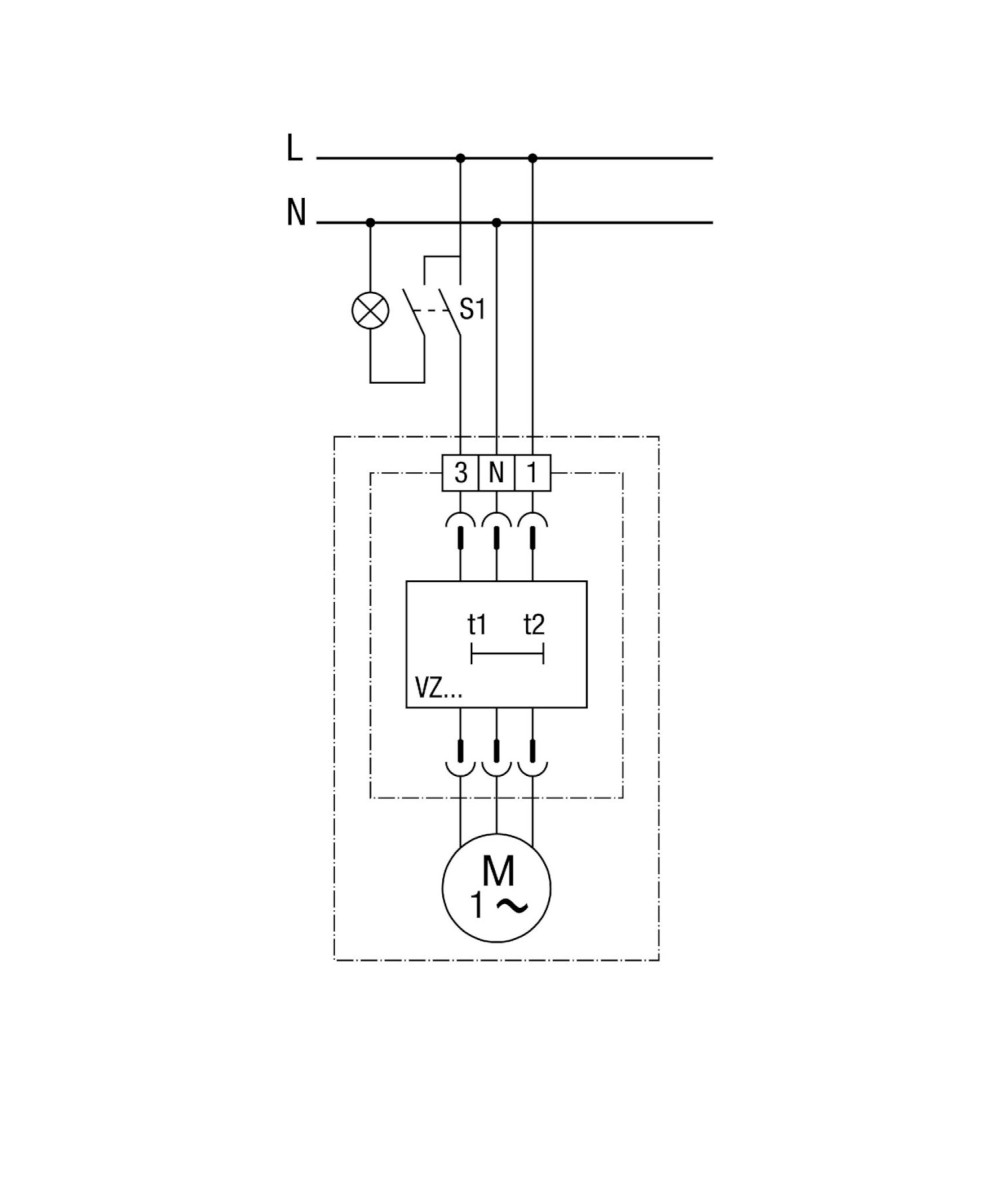

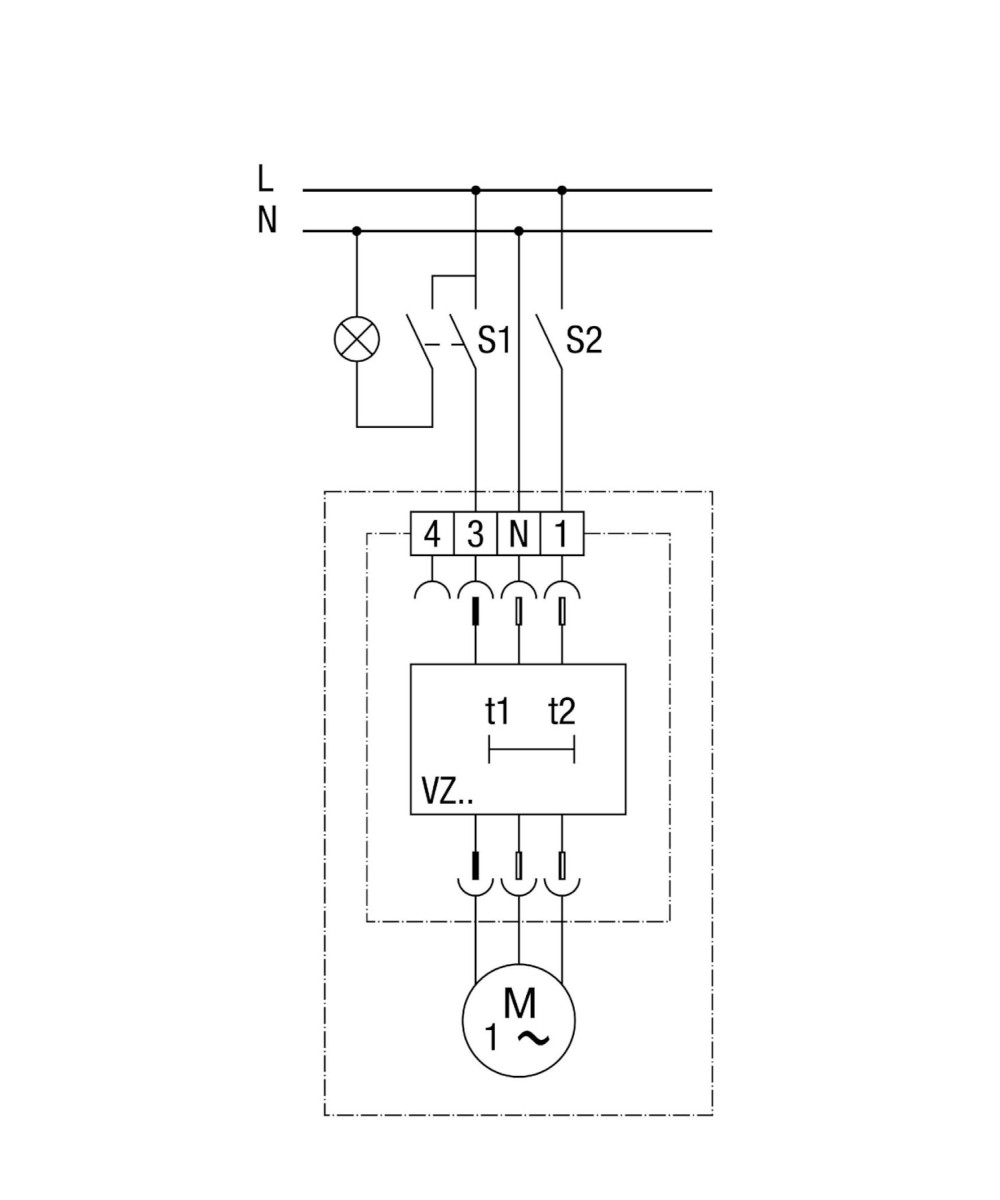

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 101 m³/h, mit Verzögerungszeitschalter.
- Einschaltverzögerung ca. 50 sek.
- Nachlaufzeit ca. 6 min.
- Nicht drehzahlsteuerbar.
Merkmale
- Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....

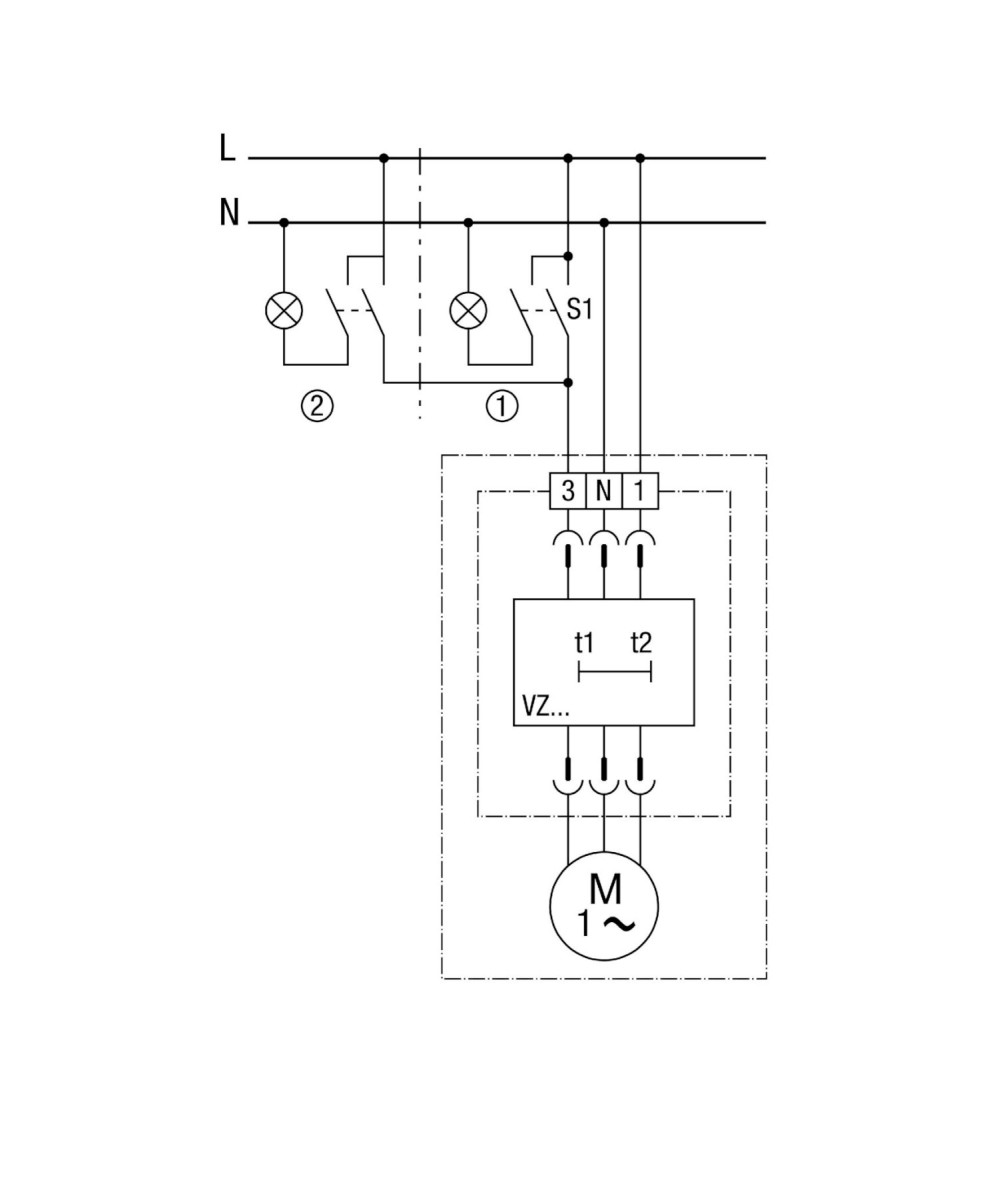

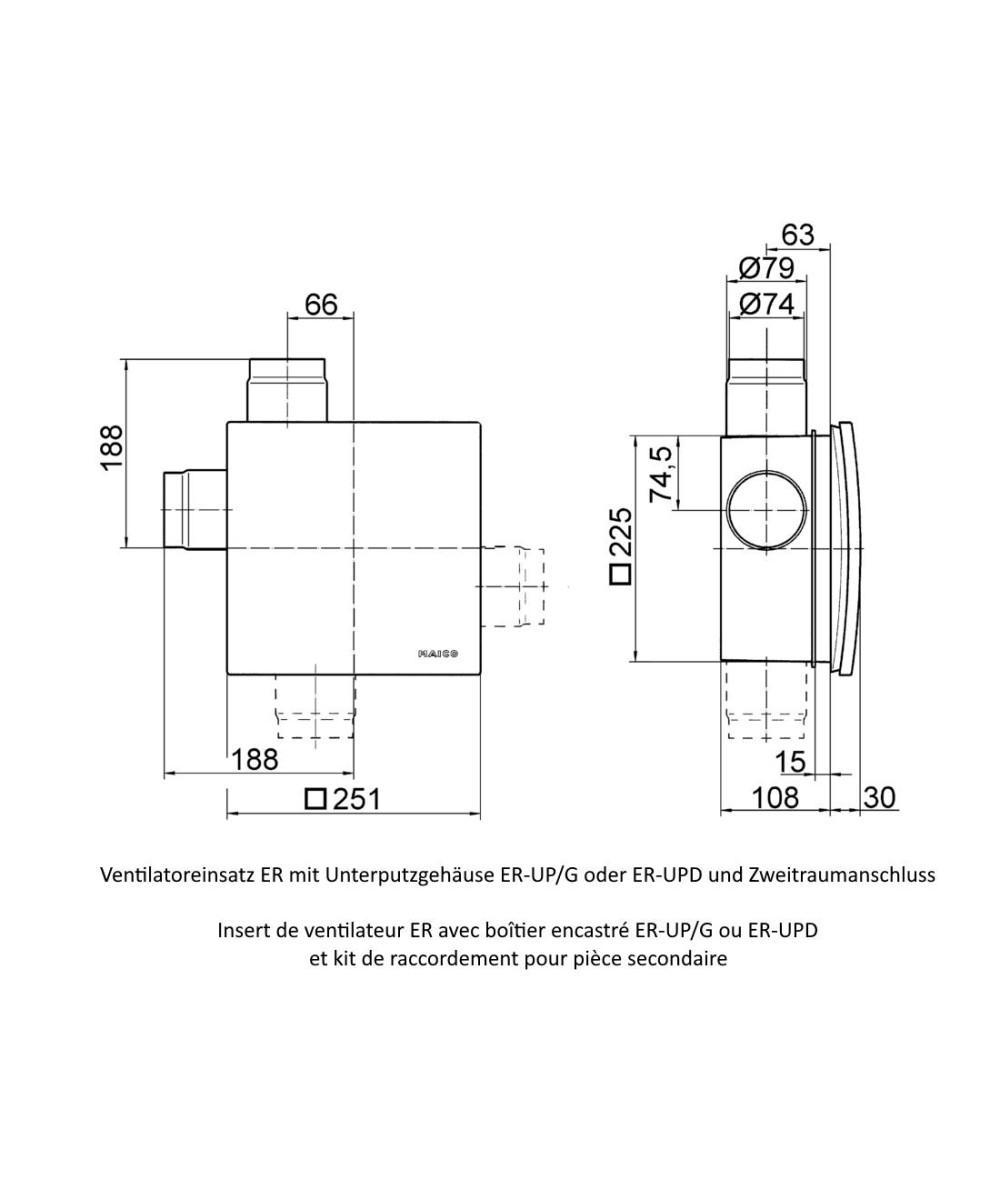

- Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
- Problemloser Filterwechsel ohne Werkzeug.
- Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.

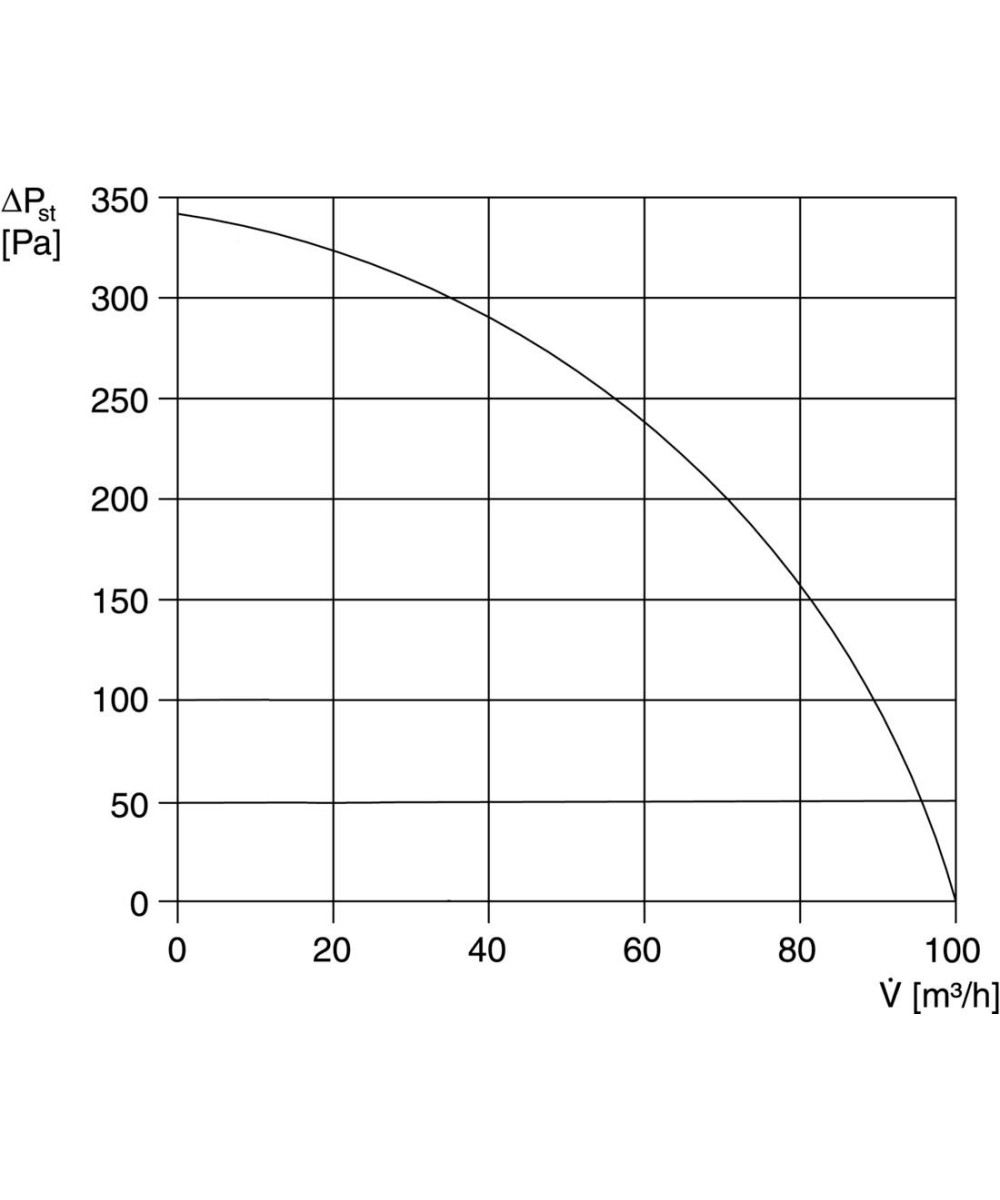

- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender Kondensatormotor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
- Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.
Spezifikationen
| Ausführung | Verzögerungszeitschalter |
| Fördervolumen | 101 m³/h |
| Drehzahl | 1.900 1/min |
| Luftrichtung | Entlüftung |
| Drehzahlsteuerbar | − |
| SEC average | -6,5 kWh/(m²*a) |
| Spannungsart | Wechselstrom |
| Bemessungsspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Leistungsaufnahme | 29,5 W |
| IMax | 0,14 A |
| Schutzart | IP X5 |
| Netzzuleitung | 5 x 1,5 mm² |
| Einbauort | Wand / Decke |
| Einbauart | Unterputz |
| Systemart | dezentral |
| Material | Kunststoff |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Gewicht | 1,47 kg |
| Gewicht mit Verpackung | 1,75 kg |
| Filterklasse | ISO Coarse 30 % (G2) |
| Ausblasrichtung | seitlich |

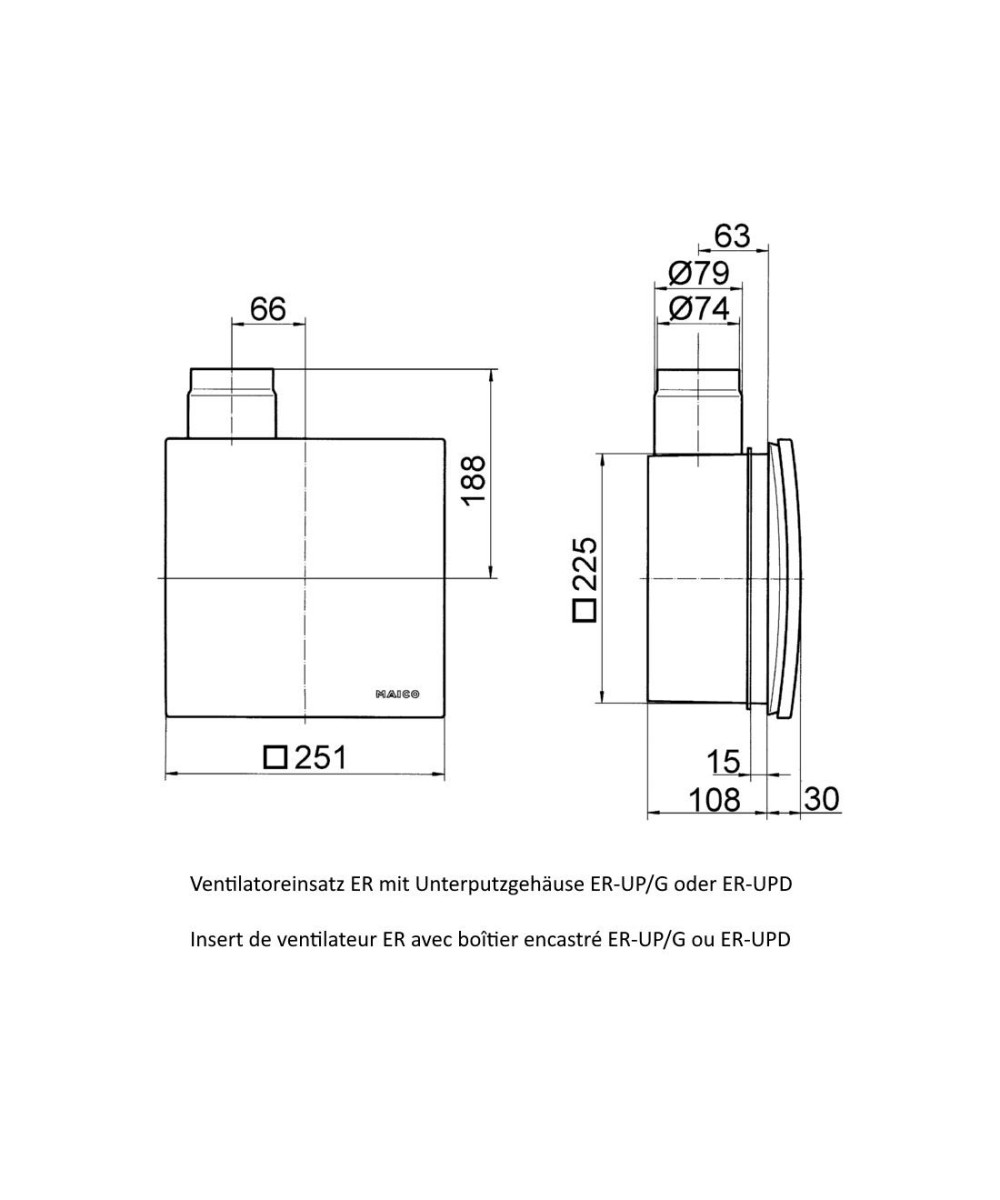

| Breite | 250 mm |
| Höhe | 250 mm |
| Tiefe | 150 mm |
| Breite mit Verpackung | 280 mm |
| Höhe mit Verpackung | 280 mm |
| Tiefe mit Verpackung | 155 mm |
| Fördermitteltemperatur bei IMax | 40 °C |
| Nachlaufzeit | 6 min |
| Einschaltverzögerung | 50 s |
| Schalldruckpegel | 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 |
Schallleistungspegel im Oktavspektrum
|
|
63 Hz |
125 Hz |
250 Hz |
500 Hz |
1 kHz |
2 kHz |
4 kHz |
8 kHz |
Gesamt |
|
LWA7, hoch (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
49 |
LWA7 = Gehäuse- und Freiansaug-Schallleistungspegel in dB
