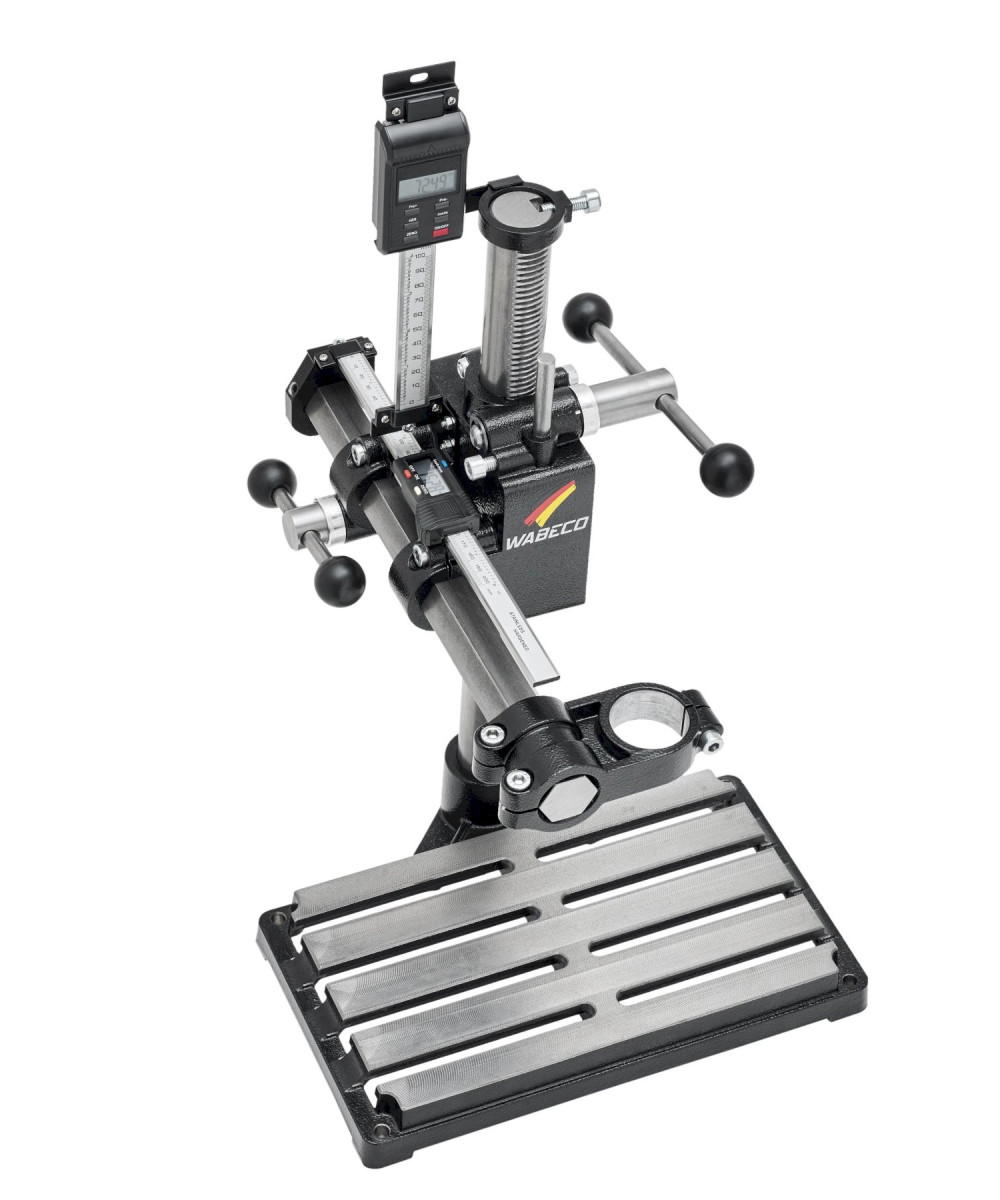

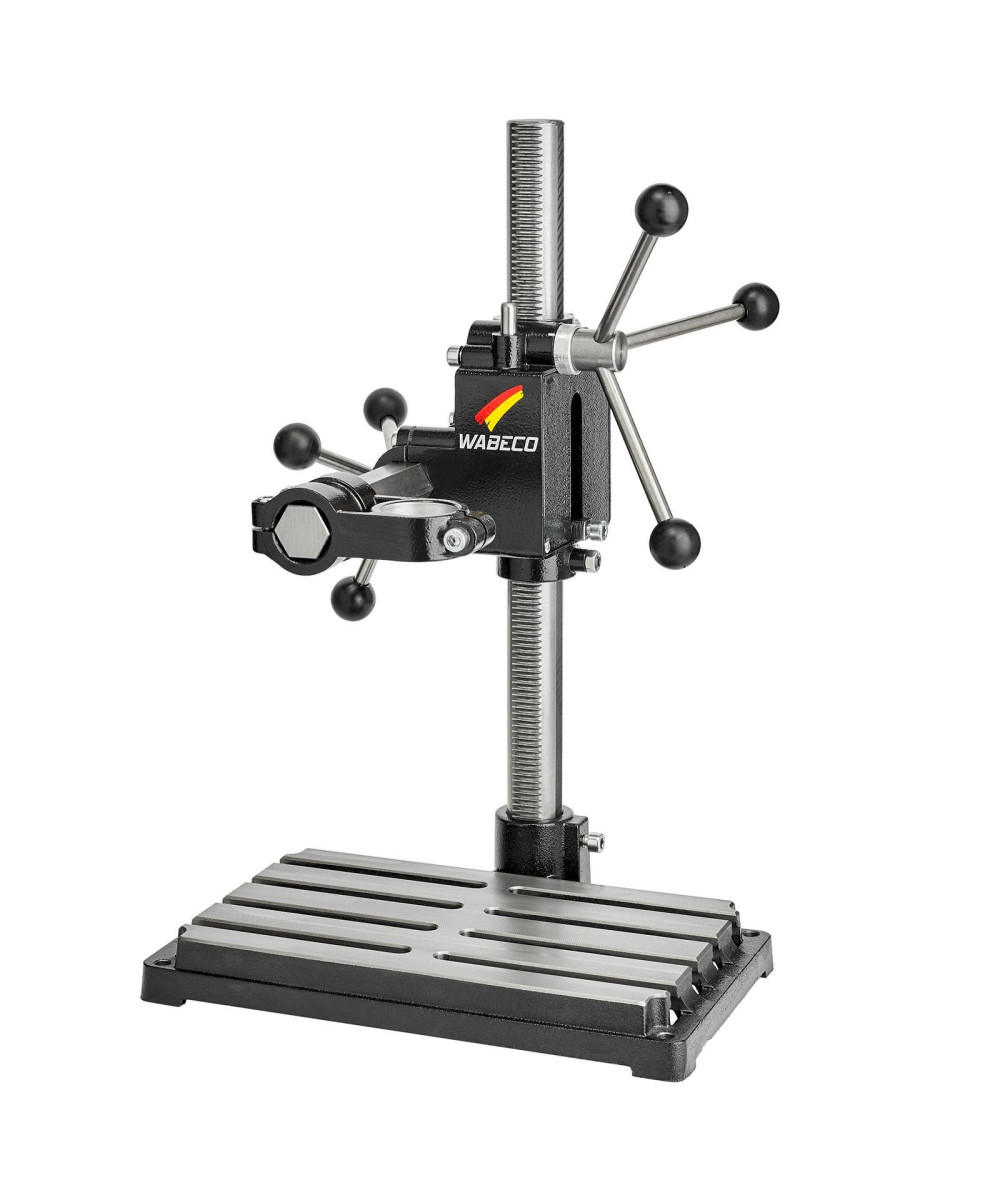

Bohrständer Fräsständer BF1243 MIT SPANNPRATZEN SATZ
Schwenkbar · 16,7 Kg
Bohrständer Fräsständer BF1243 MIT SPANNPRATZEN SATZ
Schwenkbar · 16,7 Kg
284,00 CHF
inkl. MwSt. -
Portofrei Lieferung
14 Tage Rückgaberecht
Kauf auf Rechnung (in 1 bis 3 Raten) gebührenfrei
G10000607

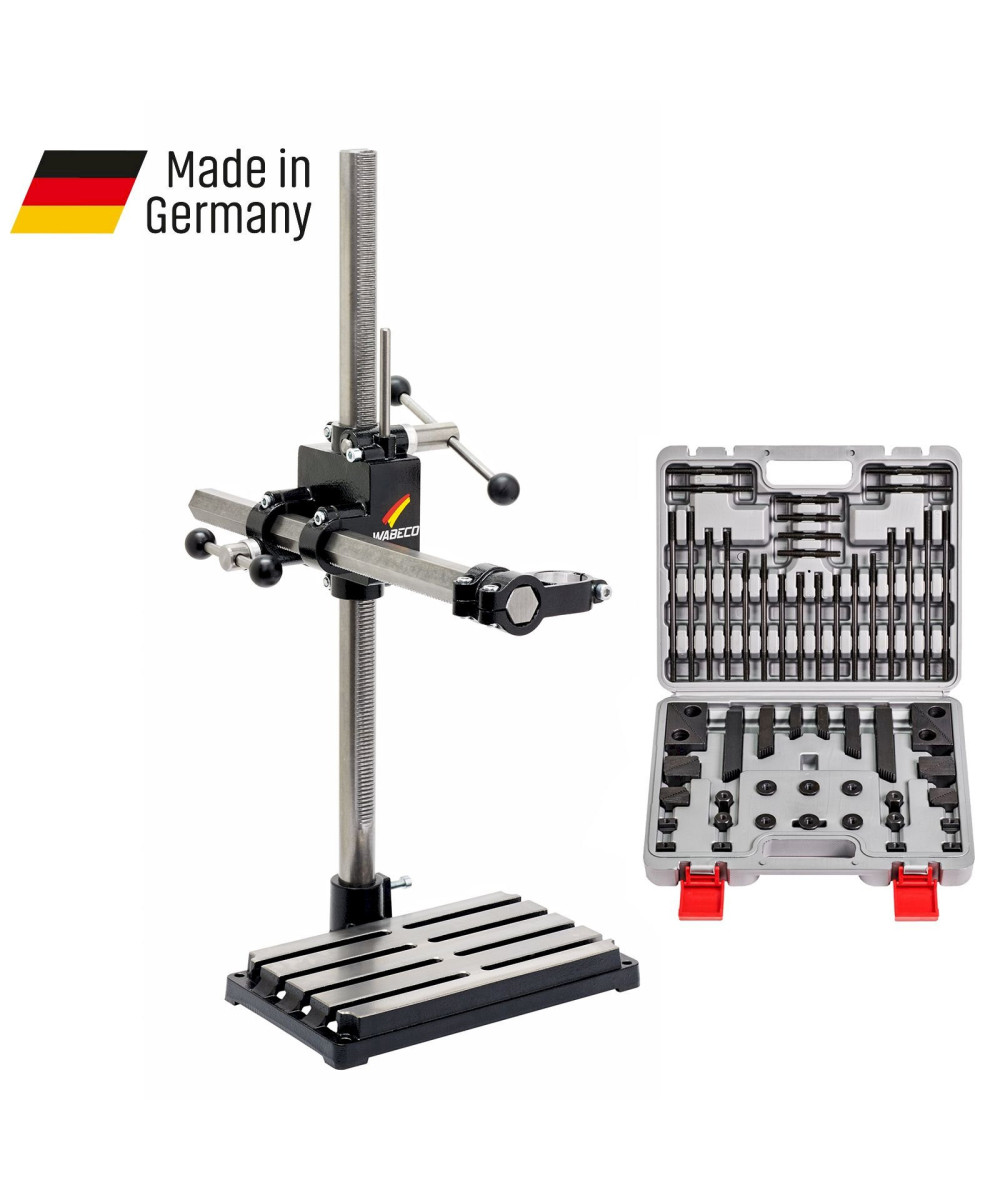

mit Spannpratzen Satz 58-teilig
-
- für 10 mm T-Nutenbreite und M8 Gewinde
- zum Spannen der Werkstücke
zum Lieferumfang gehören
- 12 Stufenblöcke
- 6 Stufenspanneisen
- 6 Bundmuttern
- 6 T-Nutensteine
- 24 Stiftschrauben
- 4 Verlängerungsmuttern
Einzigartig mit 2 Zustellachsen

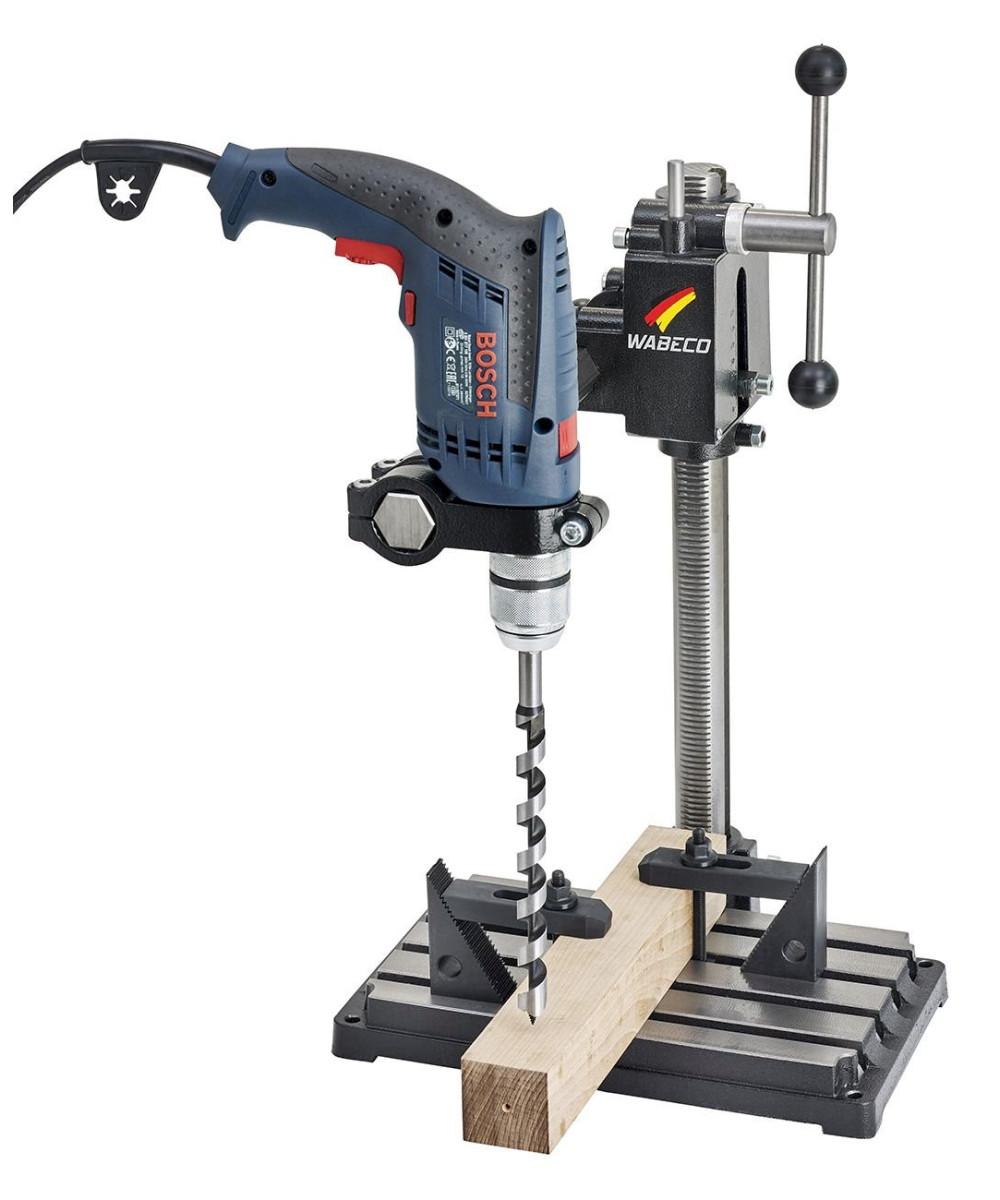

- für vertikale und horizontale Bohr- und Fräsarbeiten
- Z-Achse - vertikale Zustellachse für Bohrarbeiten

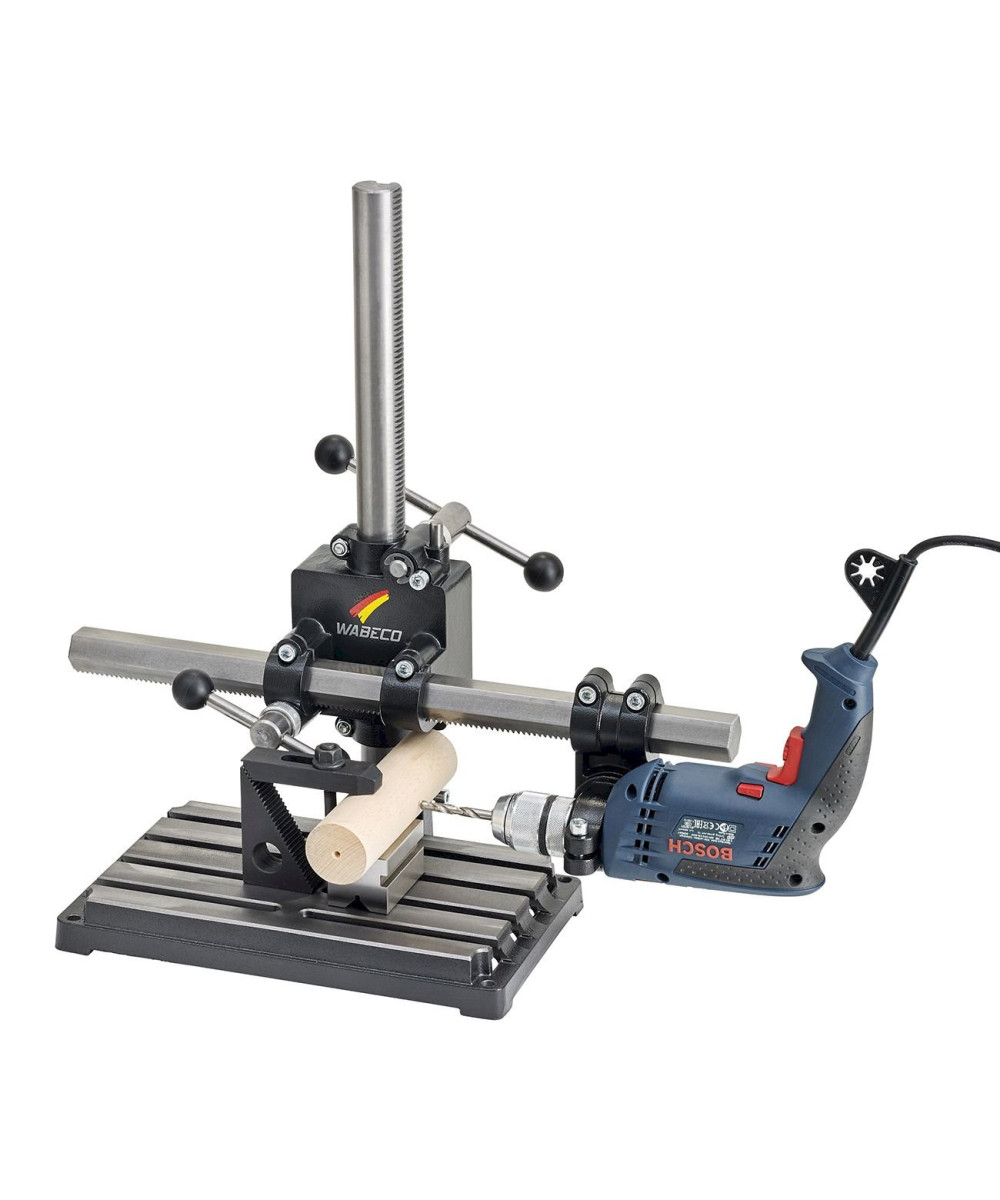

- Y-Achse - horizontale Zustellachse für Fräsarbeiten
Genial
- Stahl Säule in der Bodenplatte um 360° drehbar und in jeder Position arretierbar, daher können Arbeiten von allen Seiten durchgeführt und auch große Werkstücke bearbeitet werden
Platzsparend
- flexible und platzsparende Alternative zu Tischbohrmaschinen, Ständerbohrmaschinen und Säulenbohrmaschinen
Einsatzbereich
- Bohren, Fräsen, Drechseln und Drehen
- für Metallbearbeitung, Holzbearbeitung und Kunststoffbearbeitung
Exaktes Bohren und Fräsen
- exaktes Positionieren der Werkzeuge über den Werkstücken
Ausführung
- 750 mm Gesamthöhe Stahl Säule
- 500 mm Gesamtlänge Sechskant Stahl Ausleger
Arbeitsbereiche
- 500 mm Verfahrweg Z-Achse
- 325 mm Verfahrweg Y-Achse
Spezifikationen
| Arbeitsbereiche | |
| Vertikalweg Z-Achse ohne Rückholfeder | 500 mm |
| Bohrhub vertikal mit Rückholfeder | 55 mm |
| Querweg Y-Achse | 325 mm |
| Massive Stahl Säule | |
| Gesamthöhe | 750 mm |
| aus Vollmaterial | ● |
| mit eingefräster Verzahnung Ø | 35 mm |
| in der Bodenplatte um 360° drehbar | ● |
| Sechskant Stahl Ausleger | |
| Gesamtlänge | 500 mm |
| aus Vollmaterial | ● |
| mit eingefräster Verzahnung | 30 mm |
| Führungsgehäuse | |
| 2 nachjustierbare Rollenführungen | ● |
| Tiefenanschlag zum Bohren der Werkstücke auf immer exakt die gleiche Tiefe | ● |
| Vorschubhebel in der Z-Achse mit einstellbarem Skalenring | ● |
| Vorschubhebel in der Y-Achse mit einstellbarem Skalenring | ● |
| Z- und Y-Achse arretierbar mit 2 Klemmschrauben | ● |
| Maschinenträger | |
| zur Aufnahme von Antriebseinheiten mit Euronorm Ø 43 mm | ● |
| schwenkbar um 360° mit Arretierung alle 15° | ● |
| Bodenplatte | |
| aus Grauguss | ● |
| Aufspannfläche plangefräst | 300 x 180 mm |
| Anzahl der Nuten | 4 |
| Breite der Nuten für 10 mm T-Nuten oder M10 Sechskantschrauben | ● |
| Gewicht | |
| Gewicht ohne Verpackung | 16,7 kg |
