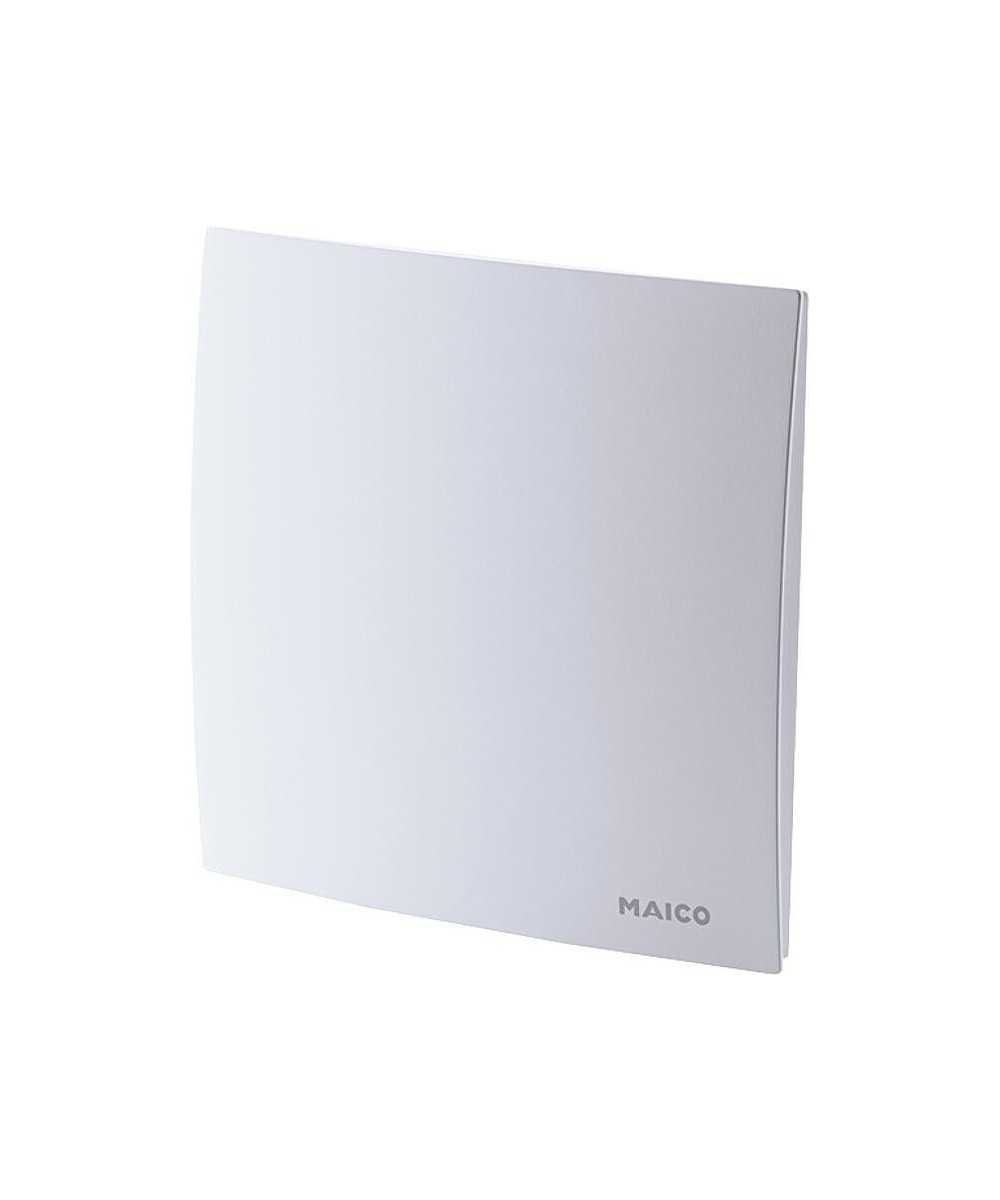

Maico ER-AH Abdeckung Ventilatoreinsatz ER EC
Maico ER-AH Abdeckung Ventilatoreinsatz ER EC
155,00 CHF
Incl. IVA -
Consegnato entro 2-7 giorni lavorativi.
Spedizione gratuita
Diritto di restituzione entro 14 giorni
Pagamento con fattura (da 1 a 3 rate) senza spese
M10003415
Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Feuchtesteuerung und intelligentem Zeitmodul
- Abdeckung mit Feuchtesteuerung, intelligentem Zeit-Modul und LED-Filterwechselanzeige.
- Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über intelligente Feuchtesteuerung.
- Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig.
- Individuelle Einstellung der Fördervolumen (Grundlast 20/30/40 m³/h, Nennlast 40/60/100 m³/h) möglich.
- Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator.
- Intelligente Feuchtesteuerung mit jahreszeitlicher Anpassung. Stufenlose Anpassung des Volumenstroms zwischen 30 m³/h und der eingestellten Nennlast V2 anhand der relativen Raumluftfeuchte.
- Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
- Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60/90/120 sek).
- Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15/24/30 min).
- Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.
- Einstellbare Intervallsteuerung (1/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume.
- Einstellbare Tastensperre (Mieterschutz).
- Schutzklasse II.
Besondere Eigenschaften
- Strömungsoptimiertes, formschönes Design.
- Werkzeuglos wechselbarer Filter.
- Mit Filterwechselanzeige.
Merkmale
- Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden.
- Schutzart IP X5 für Sicherheit im Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem einzelnen Ventilator.
- Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug.
- Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Nicht drehzahlsteuerbar.
- Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
Spezifikationen
| Artikel | ER-AH |
| Ausführung | Feuchtesteuerung mit intelligentem Zeitmodul |

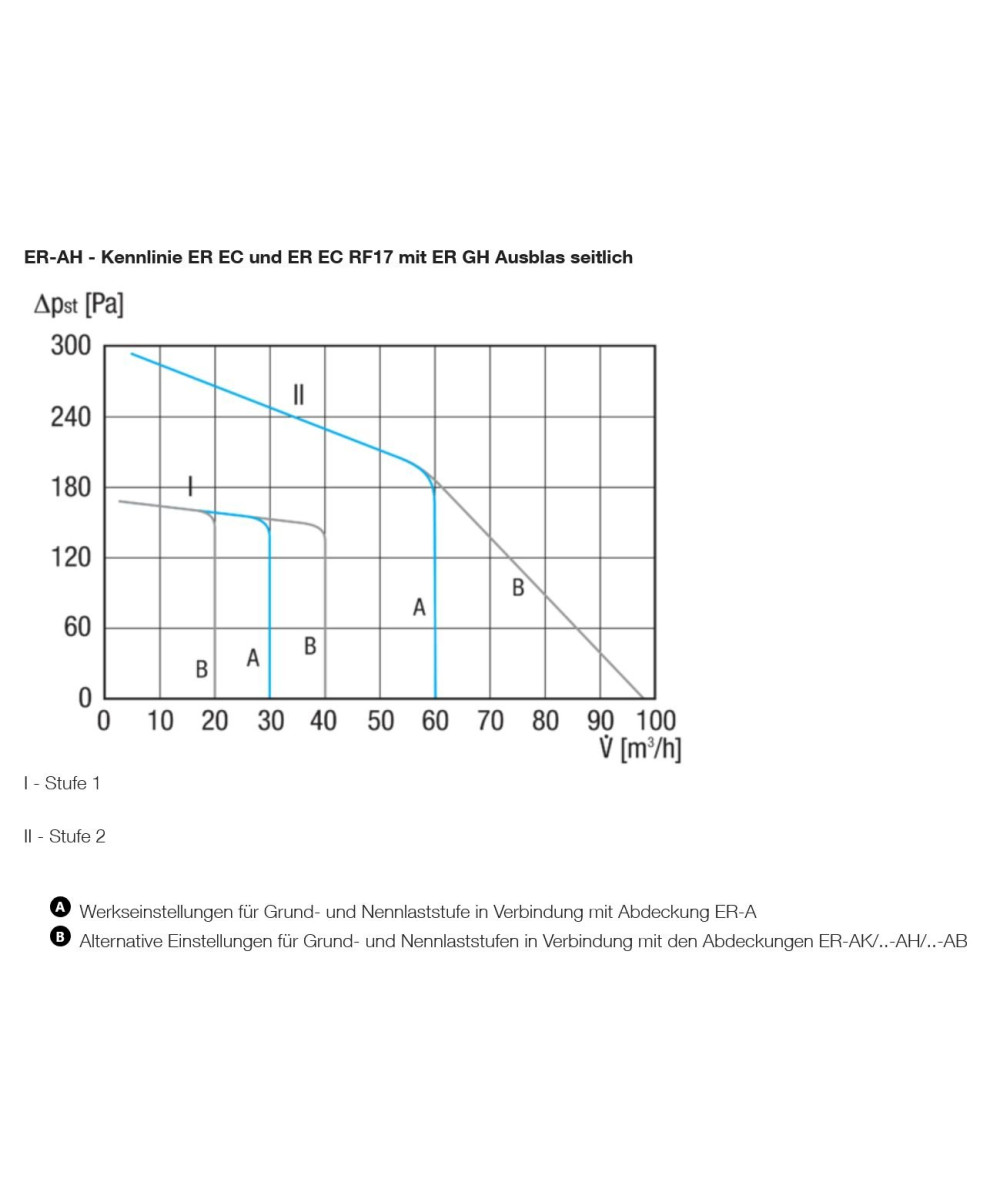

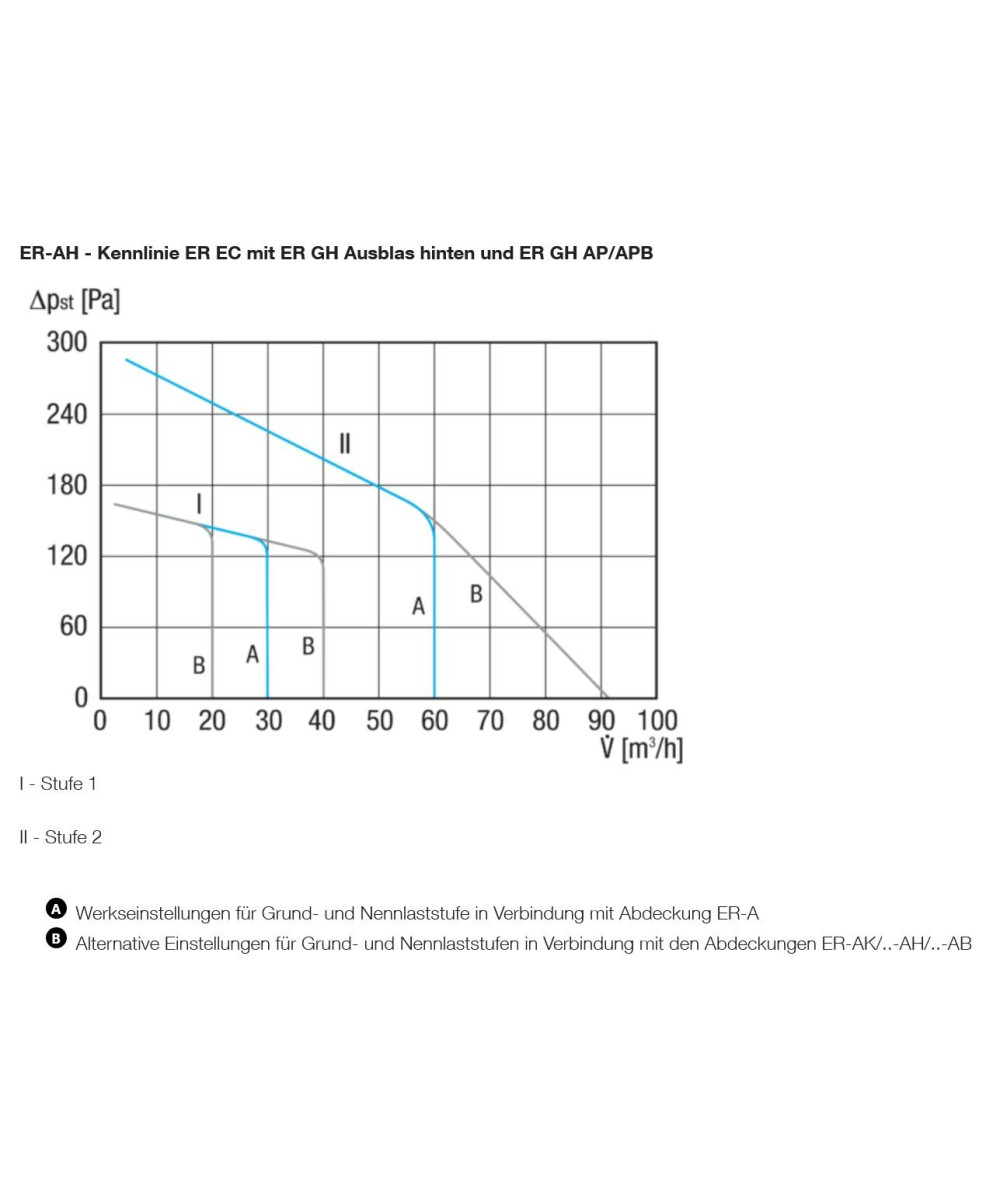

| Fördervolumen | 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Stufe 1 = 20/30/40 m³/h, Stufe 2 = 40/60/100 m³/h einstellbar |
| Luftrichtung | Entlüftung |
| Schutzart | IP X5 |
| Einbauort | Wand / Decke |
| Systemart | dezentral |
| Material Gehäuse | Kunststoff |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Gewicht | 0,6 kg |
| Gewicht mit Verpackung | 0,75 kg |
| Filterklasse | ISO Coarse 30 % (G2) |

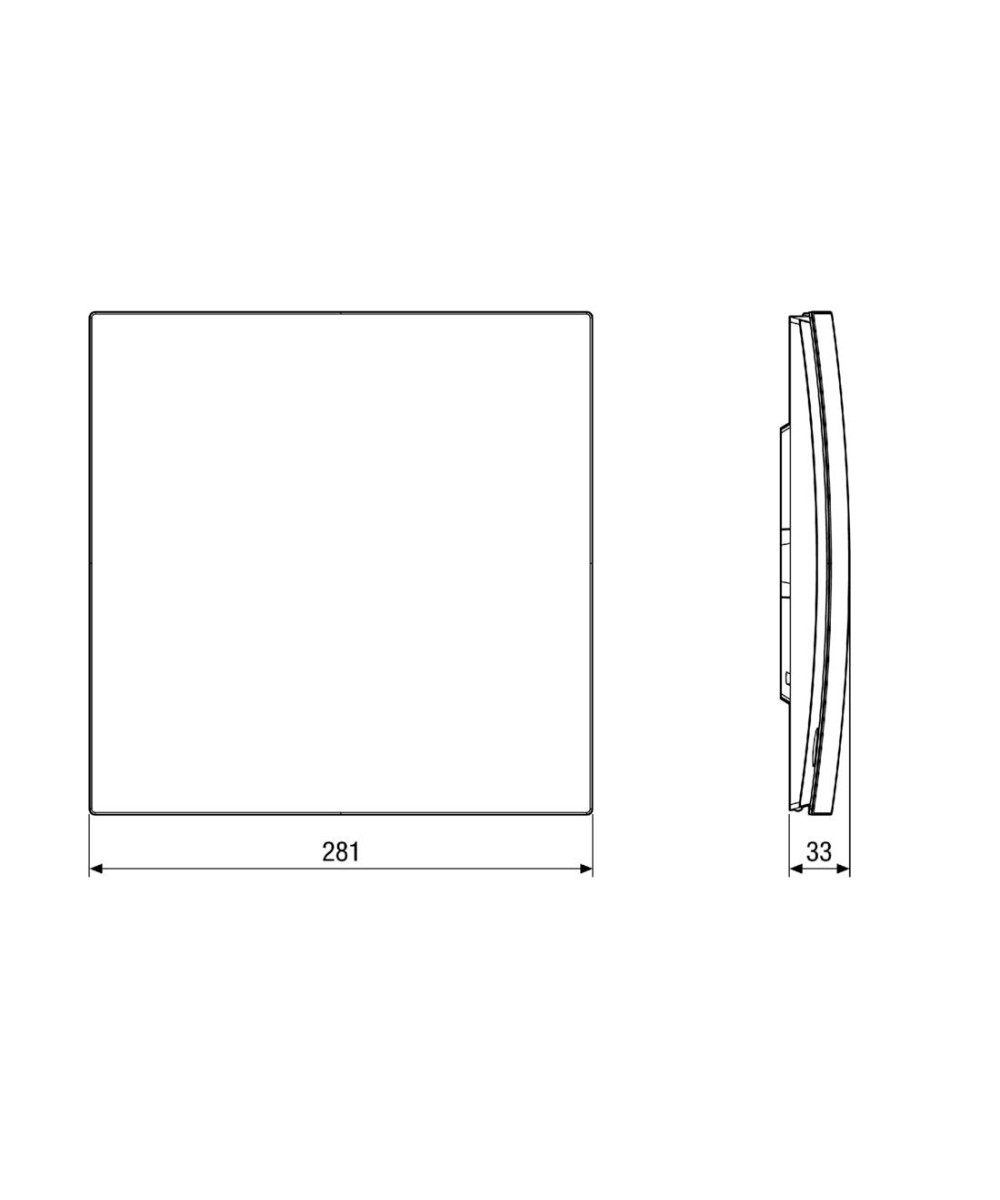

| Breite | 281 mm |
| Höhe | 281 mm |
| Tiefe | 33 mm |
| Breite mit Verpackung | 305 mm |
| Höhe mit Verpackung | 450 mm |
| Tiefe mit Verpackung | 295 mm |
| Fördermitteltemperatur bei IMax | 40 °C |
| Einschaltverzögerung | 0 s / 30 s / 60 s / 90 s / 120 s / Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, 60 sek Werkseinstellung |
| Schalldruckpegel | 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m² |
| Zulassungsnummer | Z-51.1-478 |
Schallleistungspegel im Oktavspektrum
|
|
63 Hz |
125 Hz |
250 Hz |
500 Hz |
1 kHz |
2 kHz |
4 kHz |
8 kHz |
Gesamt |
|
LWA7, S1 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
19 |
|
LWA7, S2 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
20 |
|
LWA7, S3 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
27 |
|
LWA7, S4 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
39 |
|
LWA7, S5 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
52 |
LWA7 = Gehäuse- und Freiansaug-Schallleistungspegel in dB
in Kombination mit ER GH; 31 dB(A) / 35 dB(A) / 39 dB(A) / 45 dB(A) / 55 dB(A) in Kombination mit ER GH AP/APB
