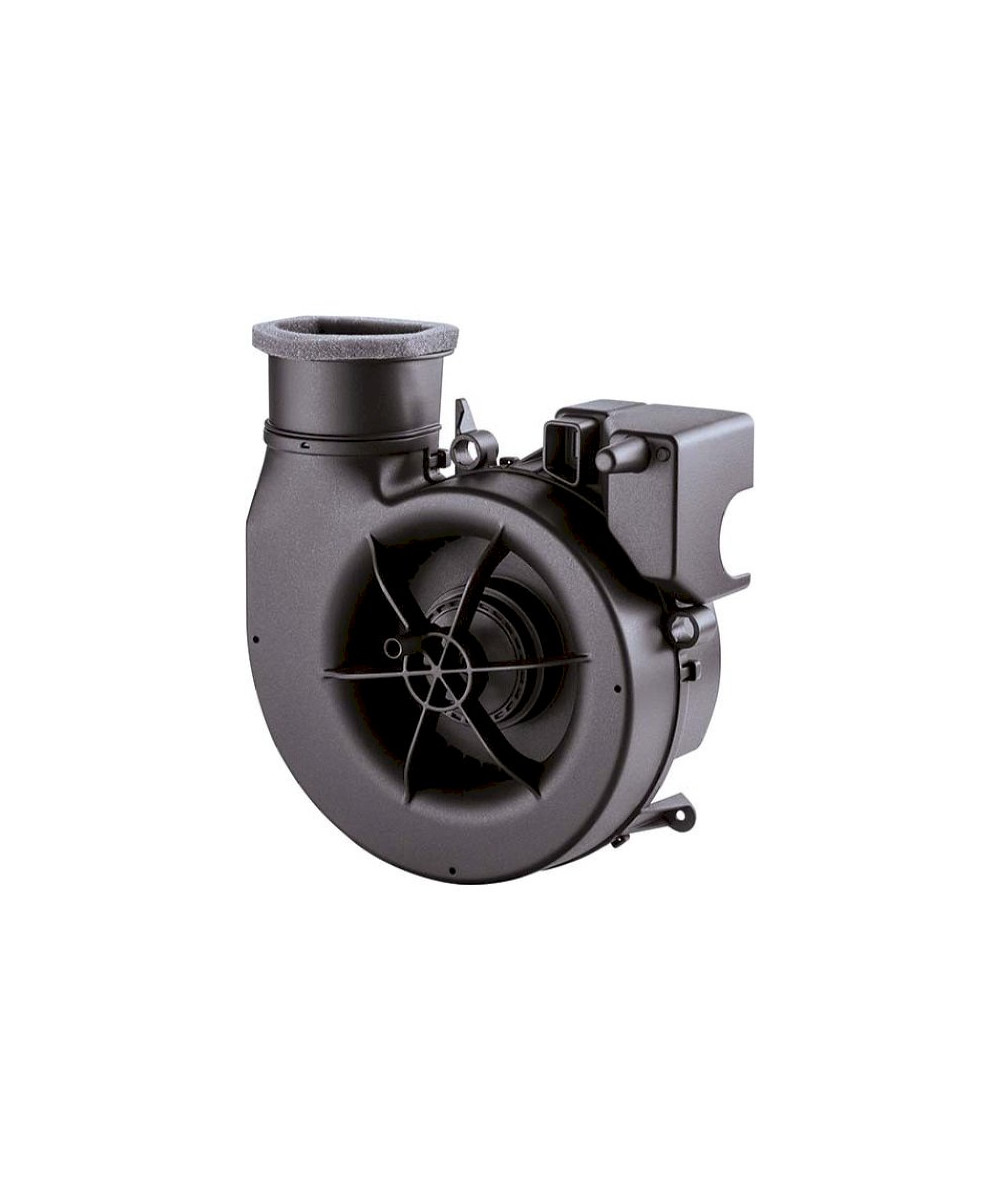

Maico ER EC Ventilatoreinsatz für Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP / ER GH APB
Maico ER EC Ventilatoreinsatz für Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP / ER GH APB
185,00 CHF
Incl. IVA -
Consegnato entro 2-7 giorni lavorativi.
Spedizione gratuita
Diritto di restituzione entro 14 giorni
Pagamento con fattura (da 1 a 3 rate) senza spese
M10003416
Ventilatoreinsatz ER EC für Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP / ER GH APB, Fördervolumen 30 m³/h / 60 m³/h
- Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor.
- Geringste Leistungsaufnahme.
- Für Unterputz und Aufputz einsetzbar.
- Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung).
- Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38.
- Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
- Schutzart IP X5, Einbau in Schutzzone 1 möglich.
- Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden.
- Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden.
Merkmale
- 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/ER GH APB.
- Fördervolumen 30 m³/h / 60 m³/h in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m³/h möglich.
- Einschaltverzögerung 60 s.
- Nachlaufzeit 15 min.
- Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR.
- Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang.
- Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators.
- Robuster energiesparender EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
- Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.
Spezifikationen
| Artikel | ER EC |
| Fördervolumen | 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m³/h, Stufe 2 = 60 m³/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m³/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m³/h, Stufe 2 = 60/100 m³/h einstellbar. |
| Drehzahl | 500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/min / kombiniert mit ER GH, ER GH AP/APB |
| Luftrichtung | Entlüftung |
| Drehzahlsteuerbar | − |
| Reversierbarkeit | − |
| Spannungsart | Wechselstrom |
| Bemessungsspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Leistungsaufnahme | 2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH; 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB |
| Schutzart | IP X5 |
| Netzzuleitung | 3/5 x 1,5 mm² |
| Einbauort | Wand / Decke |
| Einbauart | Unterputz |
| Systemart | dezentral |
| Material Gehäuse | Polypropylen (PP) |
| Farbe | schwarz |
| Gewicht | 0,64 kg |
| Gewicht mit Verpackung | 0,91 kg |
| Filterklasse | ISO Coarse 30 % (G2) |
| Ausblasrichtung | seitlich / hinten |
| Breite | 213 mm |
| Höhe | 233 mm |
| Tiefe | 115 mm |
| Breite mit Verpackung | 280 mm |
| Höhe mit Verpackung | 280 mm |
| Tiefe mit Verpackung | 152 mm |
| Fördermitteltemperatur bei IMax | 40 °C |
| Schalldruckpegel | 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m² |
| Zulassungsnummer | Z-51.1-478 |
Schallleistungspegel im Oktavspektrum
|
|
63 Hz |
125 Hz |
250 Hz |
500 Hz |
1 kHz |
2 kHz |
4 kHz |
8 kHz |
Gesamt |
|
LWA7, S1 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
19 |
|
LWA7, S2 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
20 |
|
LWA, S3 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
27 |
|
LWA, S4 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
39 |
|
LWA, S5 (dB(A)) |
– |
– |
– |
– |
– |
– |
– |
– |
52 |
LWA7 = Gehäuse- und Freiansaug-Schallleistungspegel in dB
in Kombination mit ER GH; 31 dB(A) / 35 dB(A) / 39 dB(A) / 45 dB(A) / 55 dB(A) in Kombination mit ER GH AP/APB
