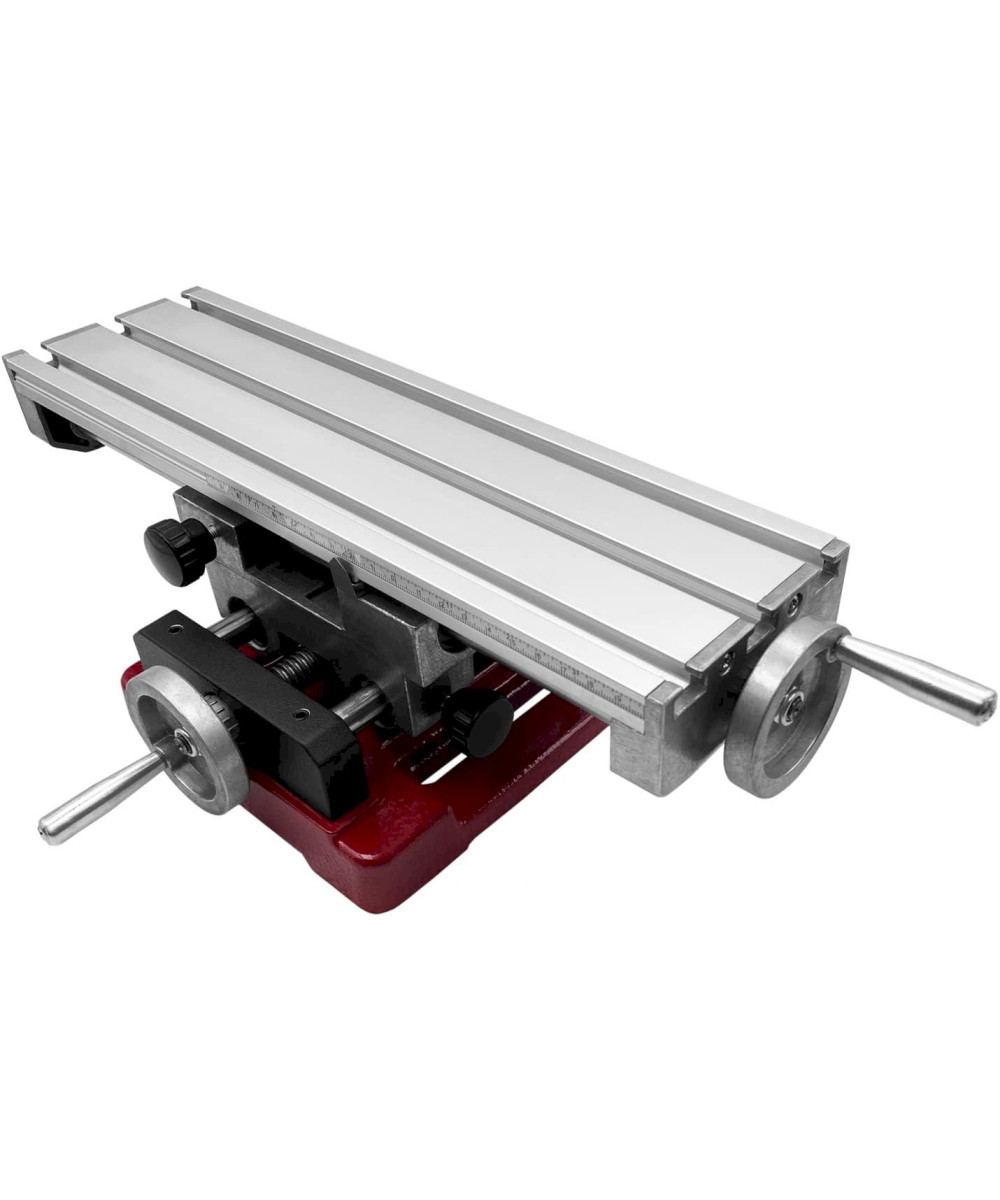

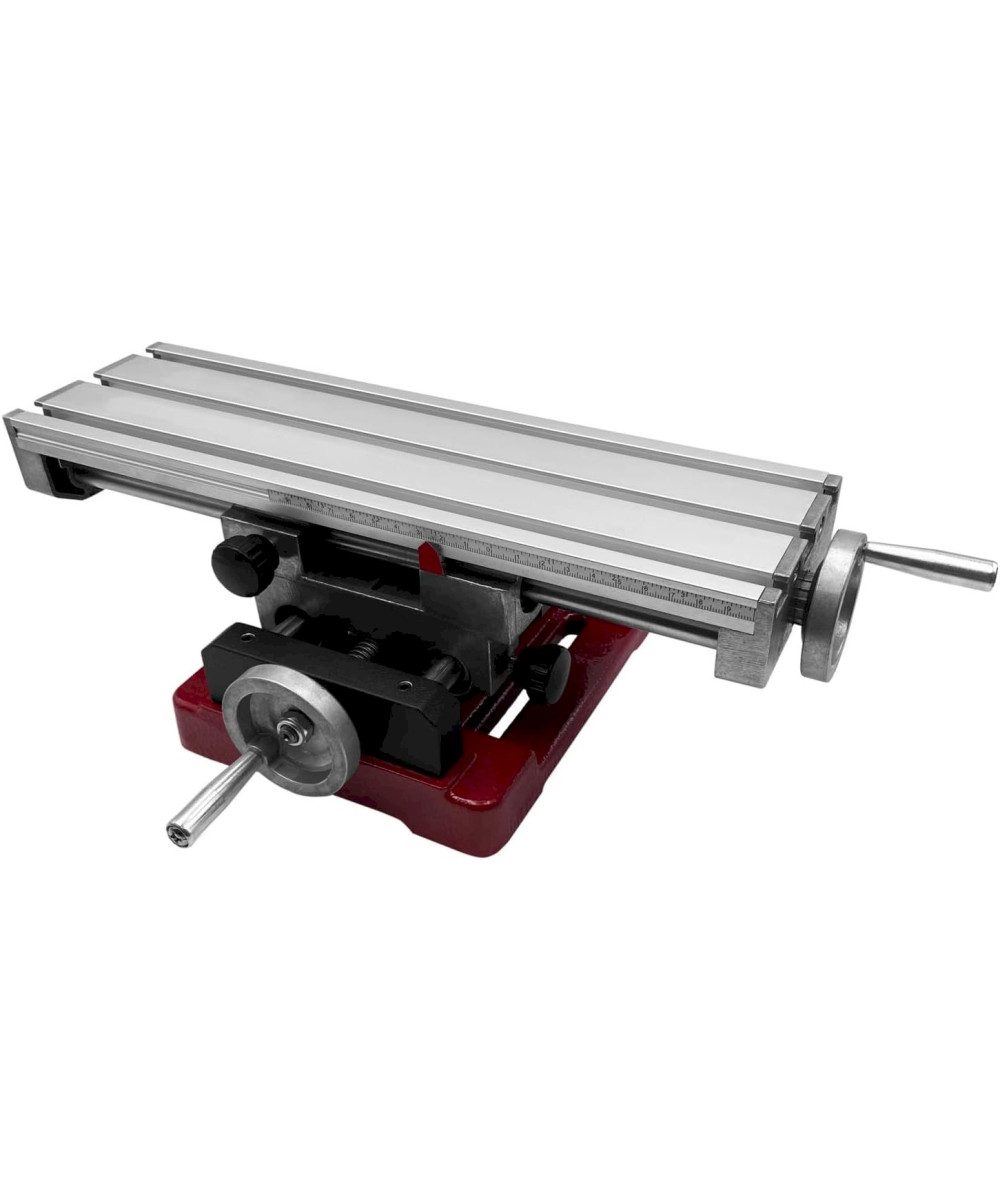

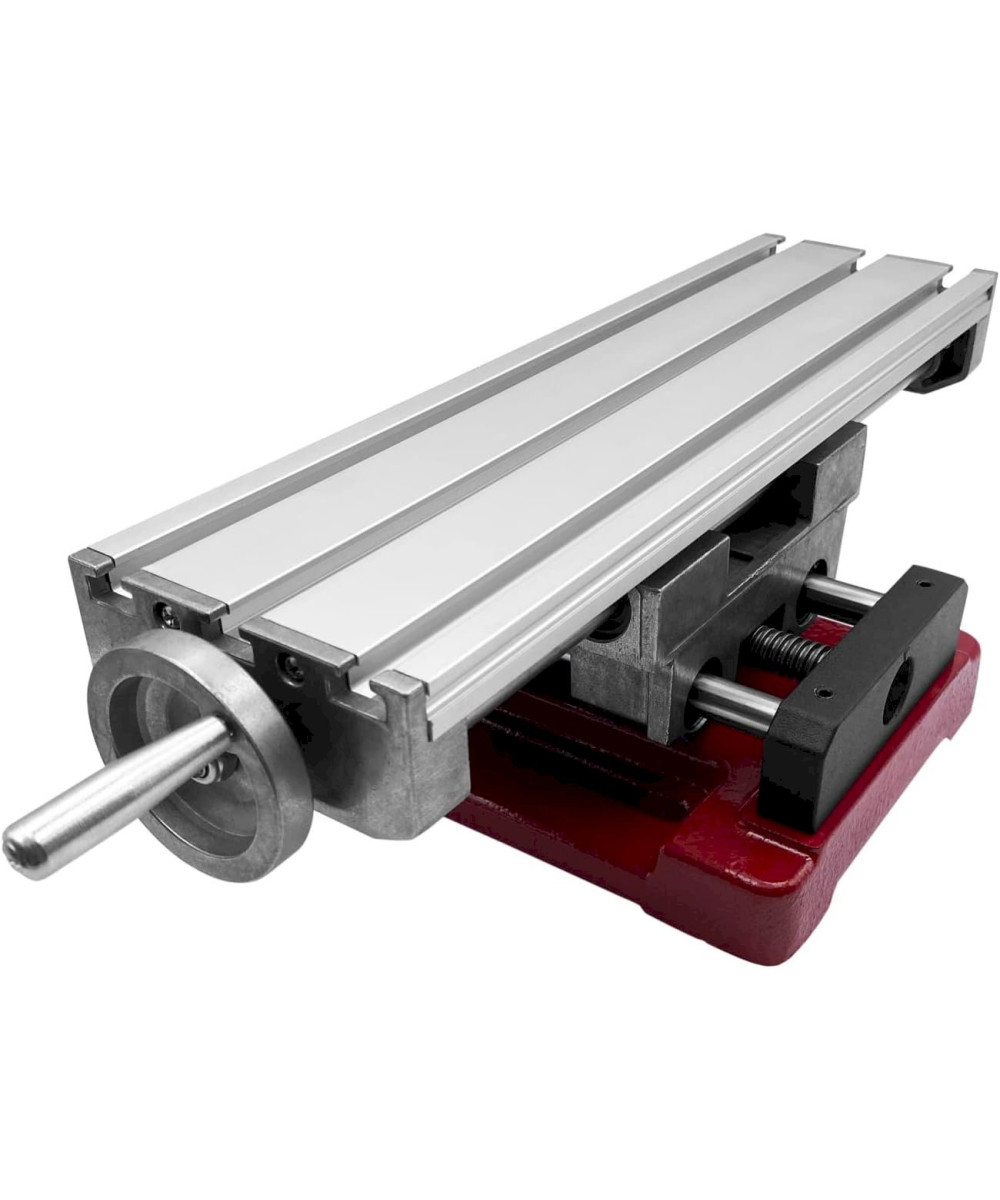

Paulimot Kreuztisch aus Aluminium 350 x 100 mm mit Rundsäulenführung

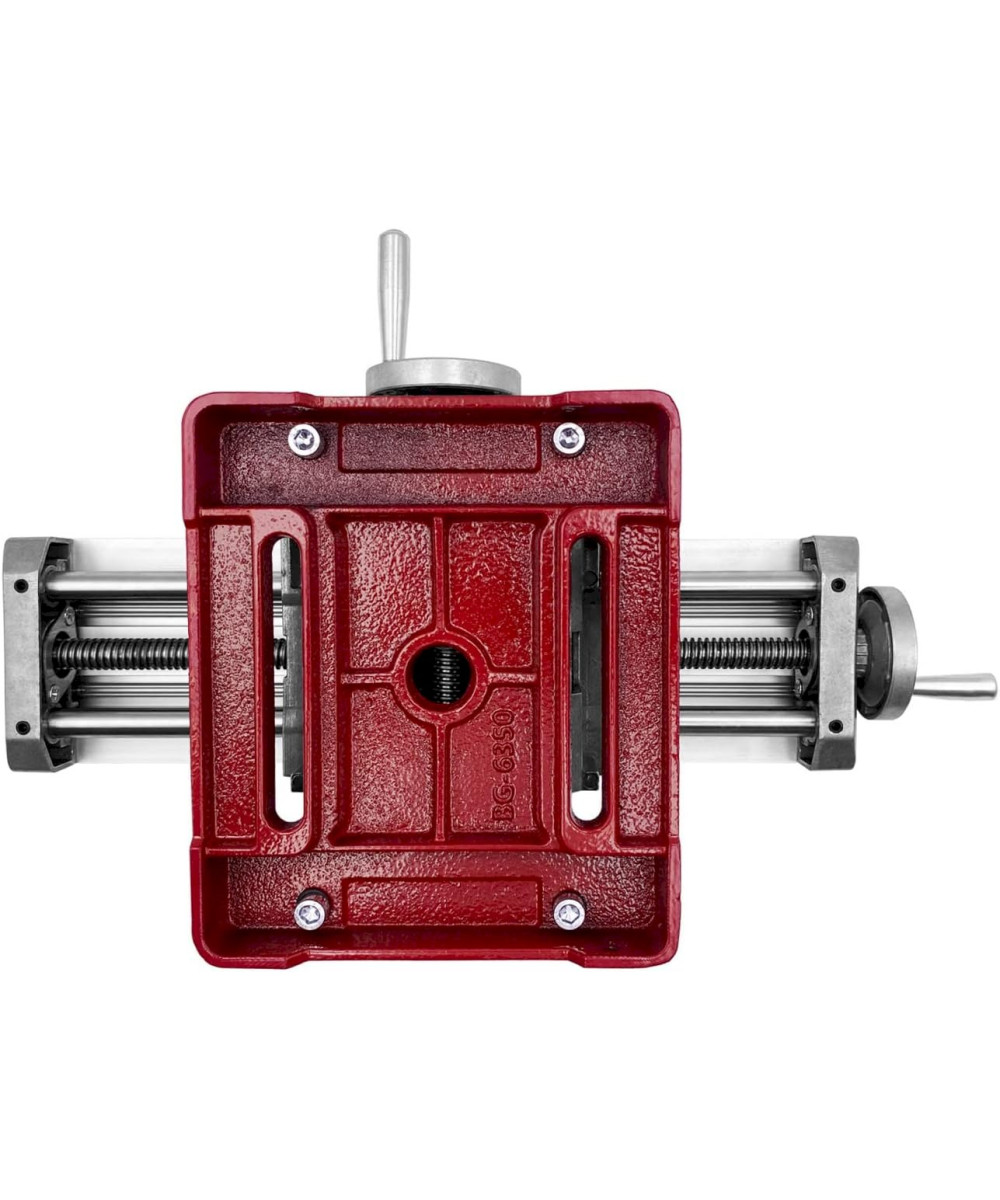

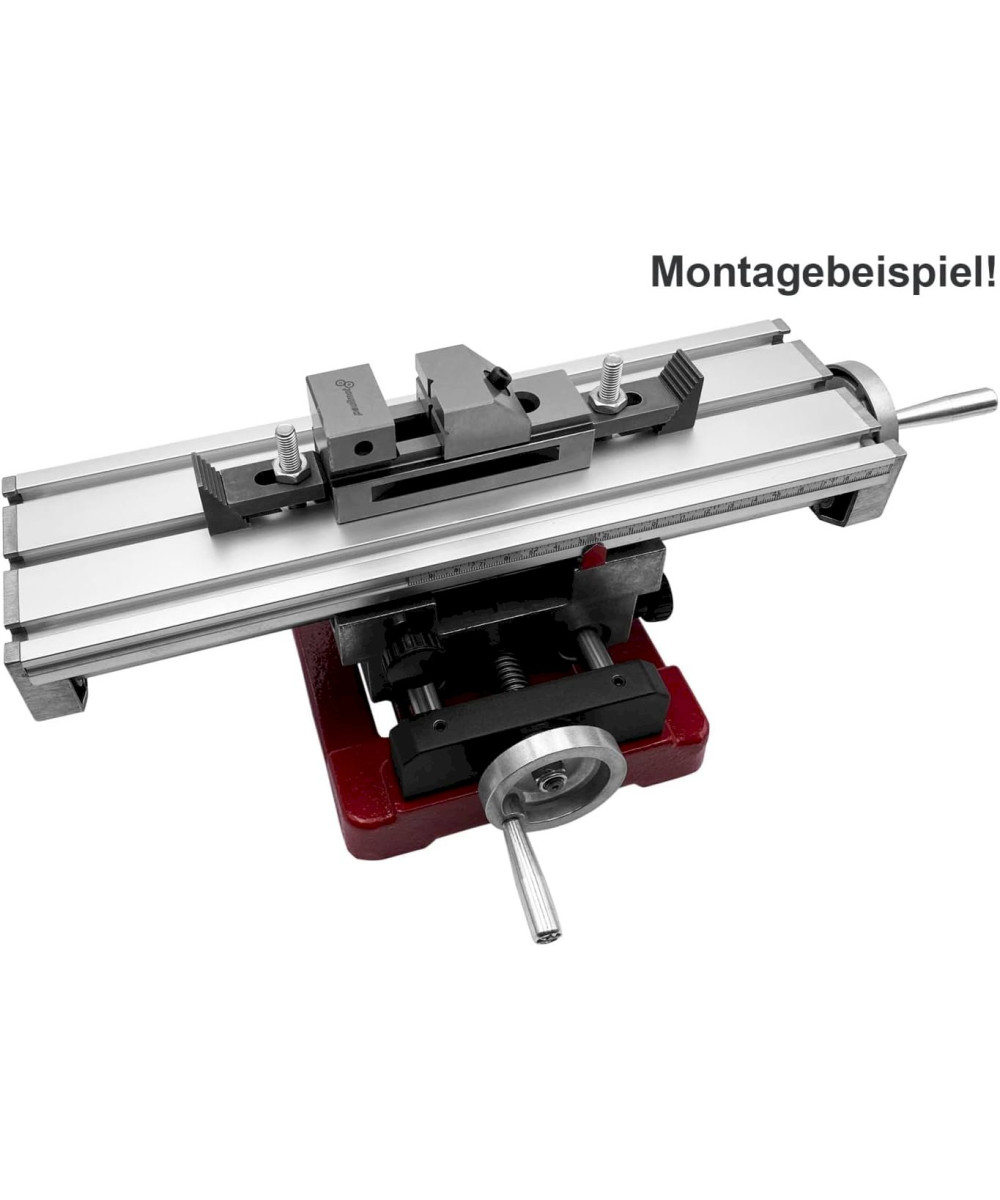

Bei diesem Kreuztisch sind der Aufspanntisch und der Support aus Aluminium gefertigt. Dadurch eignet er sich insbesondere für leichte Bohr- und Fräsarbeiten. Der Sockel besteht aus Guss, die Spindeln und Rundsäulen aus Stahl. Der Arbeitstisch verfügt über drei durchgehende T-Nuten mit einer Breite von 8 mm für Nutensteine mit M6-Gewinde. Das Werkstück wird z. B. mit Spannpratzen, Niederhaltern o. Ä. in der gewünschten Position auf dem Arbeitstisch fixiert. Der Kreuztisch kann über die Handräder in X- und Y-Richtung verfahren werden. Über eine verschiebbare Messskala an der X-Achse lässt sich der Verfahrweg einfach und schnell ablesen. Beide Achsen sind präzise rundsäulengeführt und zusätzlich beidseitig kugelgelagert. Sowohl X- als auch Y-Achse lassen sich mittels Klemmschraube fixieren.

Spezifikationen

Tischgröße [mm]:     350 x 100
Verfahrweg X-Achse [mm]:     180
Verfahrweg Y-Achse [mm]:     49
Material Kreuztisch:     Aluminium
Anzahl der T-Nuten:     3
Größe der T-Nuten [mm]:     8
T-Nuten-Abstand [mm]:     35,5
Gesamthöhe [mm]:     122

Lieferumfang

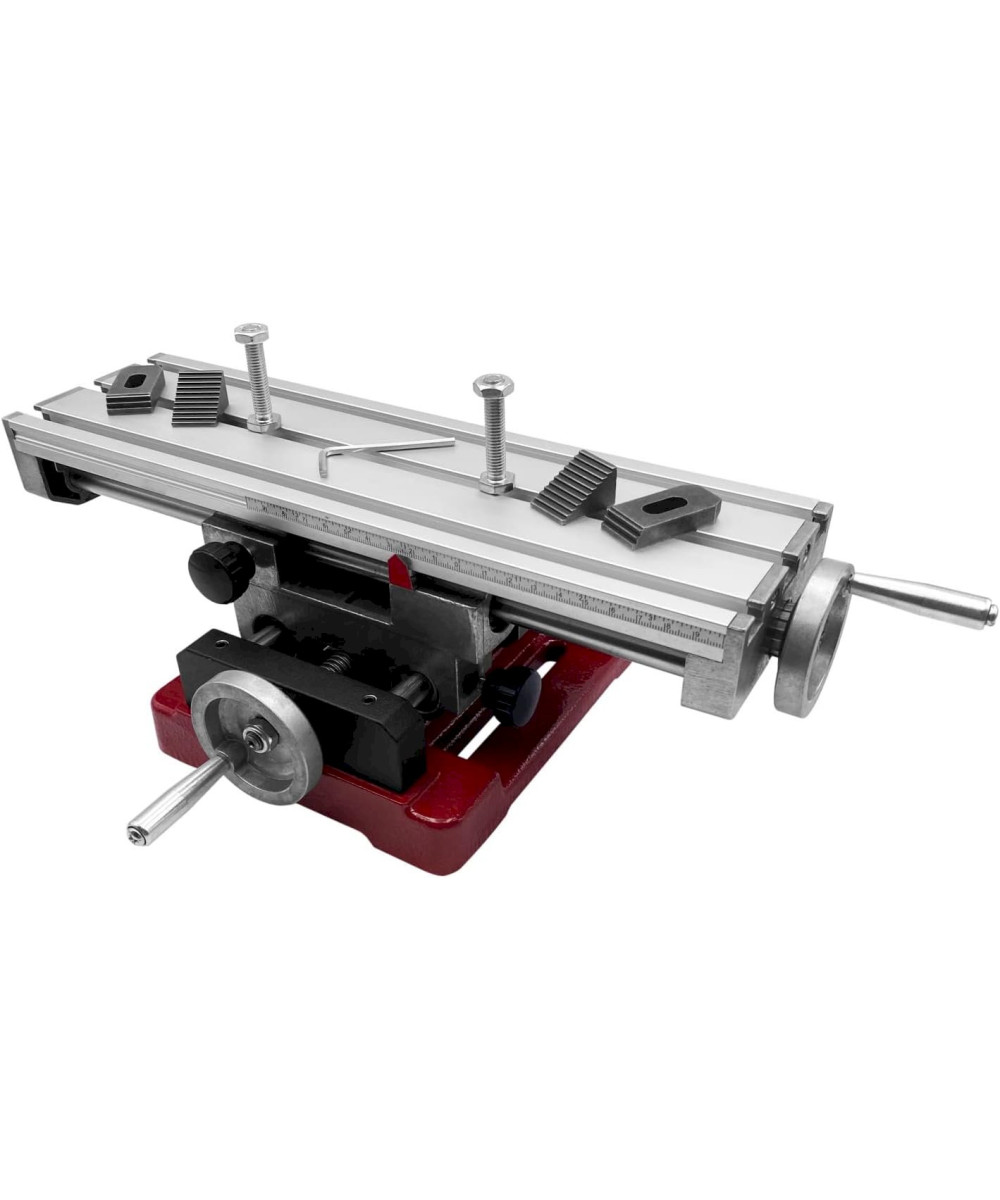

• 1 x Kreuztisch 350 x 100 mm
• 2 x Handkurbel mit Schraube
• 2 x Spannpratze 42 x 20 x 8 mm
• 2 x Stufenblock
• 2 x Sechskantschraube M8 x 40
• 2 x Mutter M8
• 1 x Innensechskantschlüssel
