WilTec 62139 3/1 Hebeanlage 450W seitlicher Anschluss Schmutzwasser Fäkalien Kleinhebeanlage

• Seitlicher Anschluss
• 450W Leistung
• max.Förderhöhe 7m
• max- Förderweite 40m

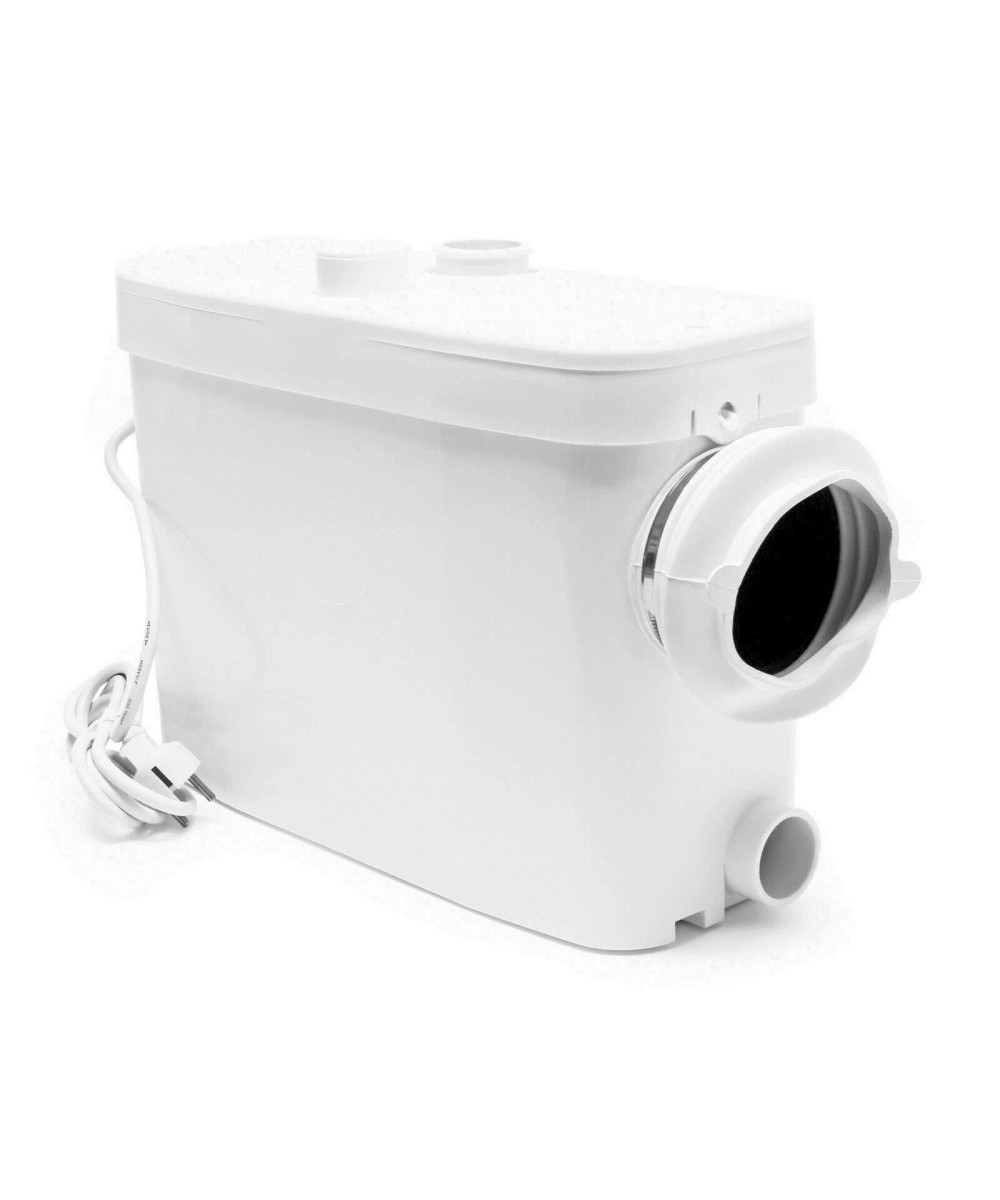

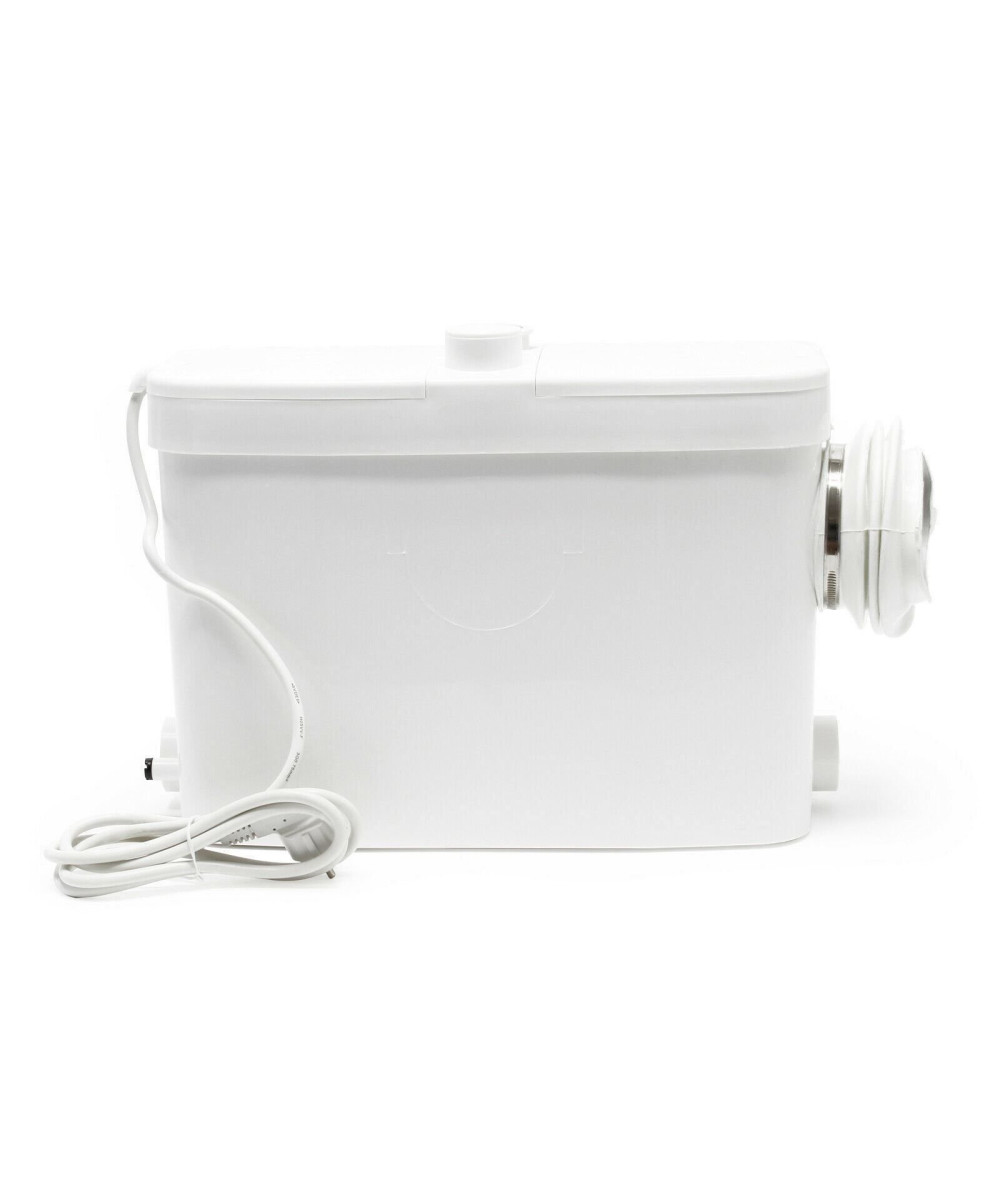

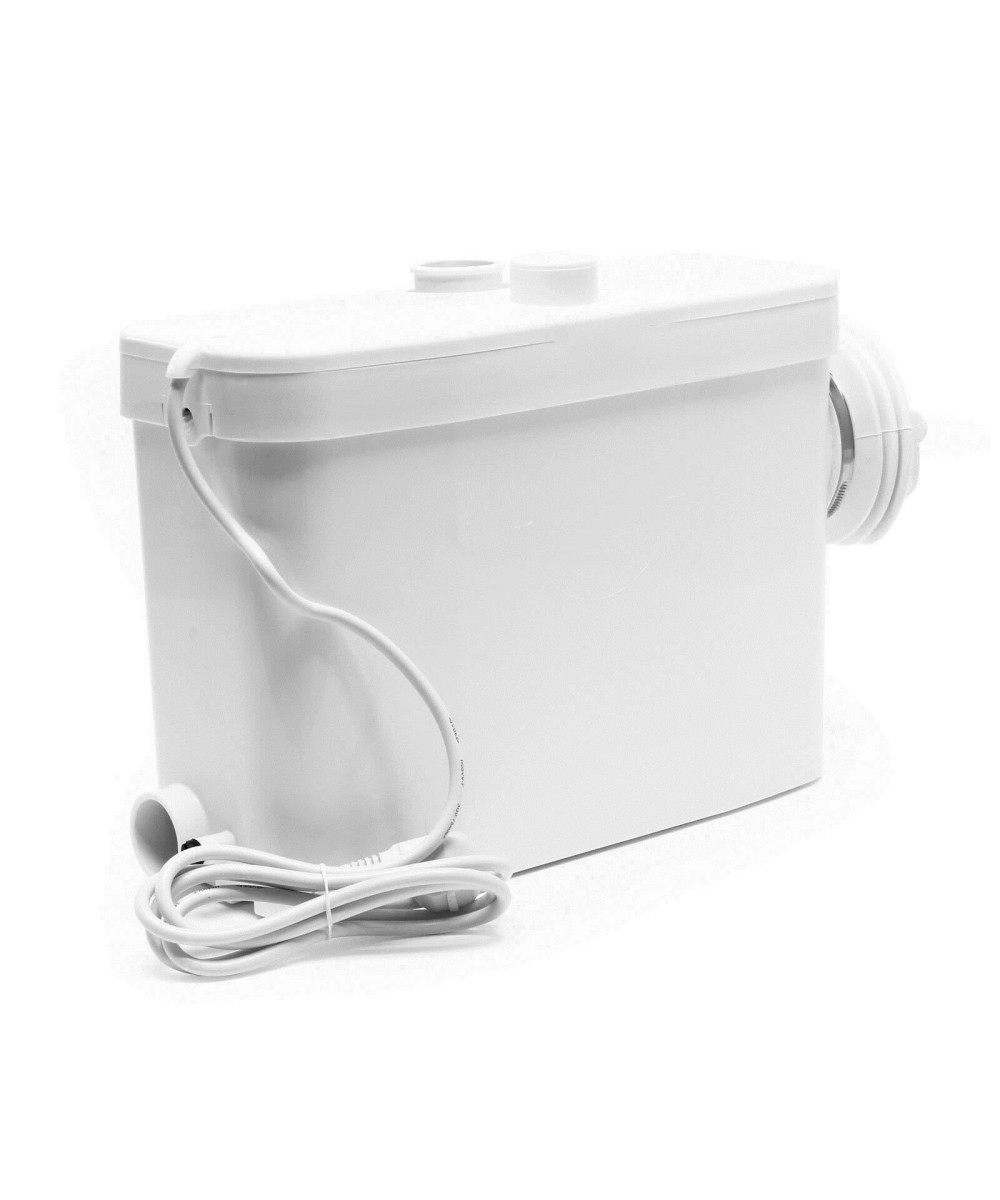

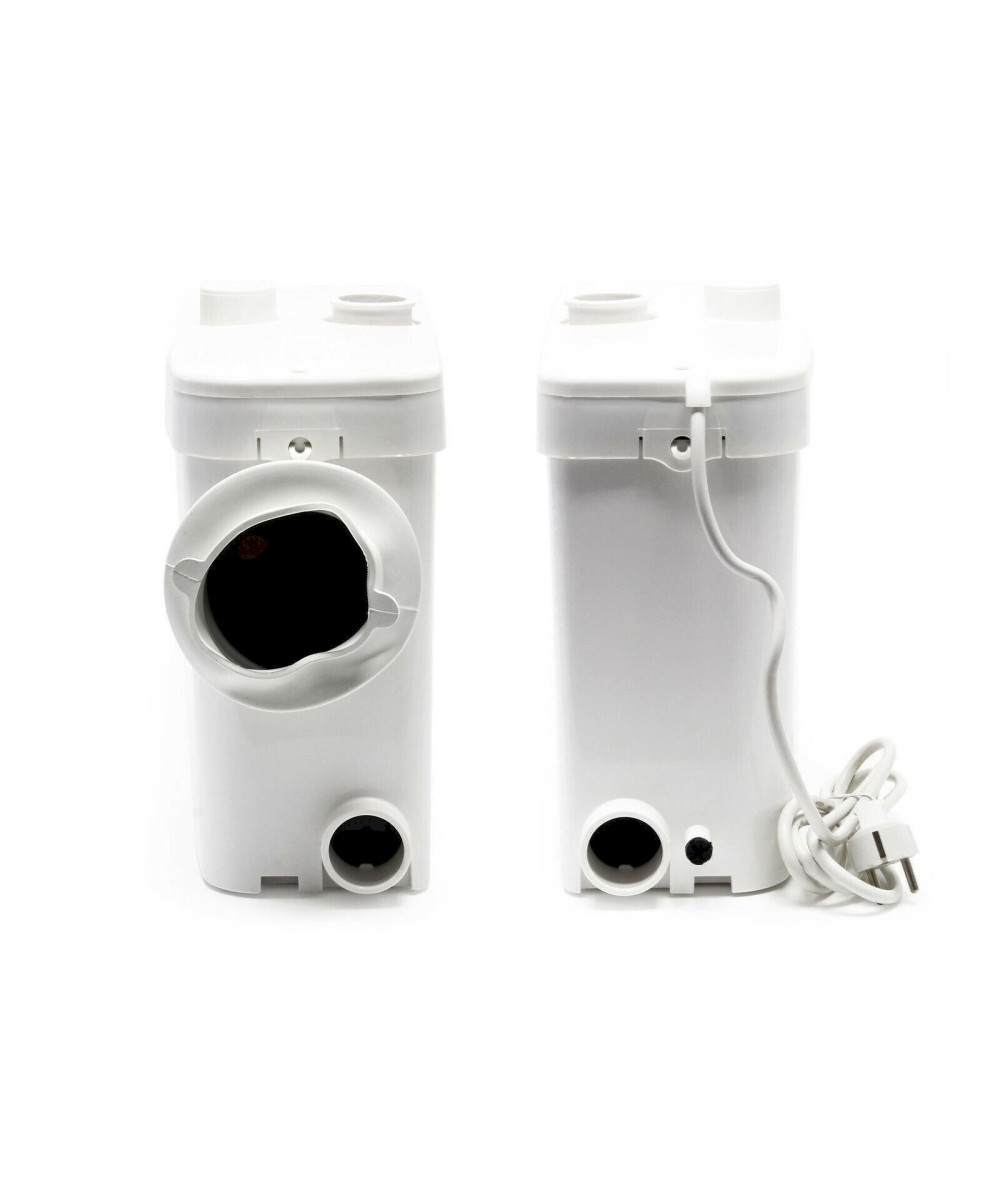

Die WilTec 3/1 Hebeanlage mit integriertem Zerkleinerer ist klein, kompakt und bis zu einer Temperatur von 80°C heißwasserbeständig. Das Gerät ist mit 3 Zuläufen zum Anschluss an Abwasserleitungen, sowie einem Durchlass ausgestattet und ist in der Lage zuverlässig Abwasser bis zu 7 Meter hoch und bis zu 40 Meter weit zu befördern. Die Toilettenhebeanlage ist deshalb die preiswerte Lösung für Ihr Abwasserproblem, da sie es ermöglicht Abwasser selbst von den entlegensten Stellen im Haus zu befördern, selbst wenn diese sich unterhalb der Rückstauebene befinden.

Die Pumpe kann somit beispielsweise an den Abfluss der Toilettenanlage angeschlossen werden und bietet zusätzlich noch 2 Anschlüsse für Duschen, Badewannen, Waschbecken, Geschirrspüler, Waschmaschinen oder ähnliche Installationen. Nicht verwendete Zuläufe können dabei problemlos mit den im Lieferumfang enthaltenen Verschlüssen versiegelt werden.

Die Hebeanlage wird von einem leistungstarken 450 Watt Motor betrieben; dieser ermöglicht der Hebeanlage bis zu 100 Liter Abwasser pro Minute zu pumpen und garantiert das Zerkleinern der festen Bestandteile im Abwasser, bevor diese dann durch ein 32/40 mm Rohr abtransportiert werden. Während die Pumpe sich automatisch einschaltet, sobald das Abwasser im Sammelkasten einen gewissen Pegel erreicht hat, und sich nach dem Entleeren direkt wieder abschaltet, verfügt das Gerät zusätzlich über einen Schalter, der ein manuelles Entleeren des Sammelkastens ermöglicht. Die WilTec Hebeanlage bedarf dabei keiner besonderen Pflege oder Wartung, sollte aber in regelmäßigen Abständen entkalkt werden. Die Häufigkeit des Handlungsbedarfs hängt dabei vom Kalkgehalt Ihres Leitungswassers ab.

Die Relation von Förderhöhe und Förderweite:
Obwohl die Förderhöhe bis zu 7 m und die Förderweite bis zu 40 m betragen kann, setzt sich die Gesamtförderleistung der Hebeanlage aus dem Verhältnis der beiden Werte zusammen. Dabei entspricht 1 Meter Förderhöhe (vertikale Förderleistung) 10 Metern Förderweite (horizontaler Förderleistung) bei einem angenommenen Gefälle von 1% zum Ort der Kanaleinleitung.

7m - 10m
6m - 20m
5m - 30m
4m - 40m

Im Keller installierte Geräte müssen in den meisten Fällen eine Förderhöhe von 4 Metern aufbringen, was der Pumpe immer noch ermöglichen würde eine Förderweite von 40 Metern zu erreichen. Dies ist in den meisten Fällen mehr als ausreichend.

Einige praktische, auf Erfahrungswerten beruhende Tipps:

1. Rückschlagventil:
Es ist essentiell das Rückschlagventil einzubauen, da das geförderte Abwasser sonst in die Hebeanlage zurückläuft und somit zu Überhitzungen oder Motorschäden führen kann.

2. Leitungsführung:
Verlegen Sie die Steigleitung (vertikal) möglichst nahe an der Pumpe und erst danach die horizontale Leitung. Dies verlängert die Lebensdauer der Hebeanlage erheblich, da es die Belastung des Gerätes minimiert.

3. Verrohrung:
Die Toilettenanlage ist mit einem starken Motor ausgestattet, der sehr schnell einen sehr hohen Druck aufbaut. Deshalb benutzen Sie als Abflussleitung der Anlage bitte PVC-Kleberohr oder Kupferrohr, wie es in Baumärkten oder im Fachhandel erhältlich ist. Wenn nötig können Sie die Durchflussgeschwindigkeit durch das Verbauen weiterer Winkel senken. Die Verwendung von 2 separaten 45° Winkeln vermindert den die Flussrate dabei nicht so stark wie ein einzelner 90° Winkel. Ein Planen der Verrohrung im Voraus erleichtert die Installation ungemein.

Bitte beachten Sie, dass Sie abgesehen von Toilettenpapier keine Gegenstände in der Toilette entsorgen. Zusätzlich darf nur Druckloses Abwasser in die Hebeanlage eingeführt werden und Wasch- und Spülmaschinen sollten mithilfe eines Siphon oder Waschbeckens eingeleitet werden.

Wir empfehlen die Installation sowie die Dichtheitsprüfung von geschultem Fachpersonal durchführen zu lassen. Beachten Sie zudem die gesetzlichen Bestimmungen Ihres Wohnortes.

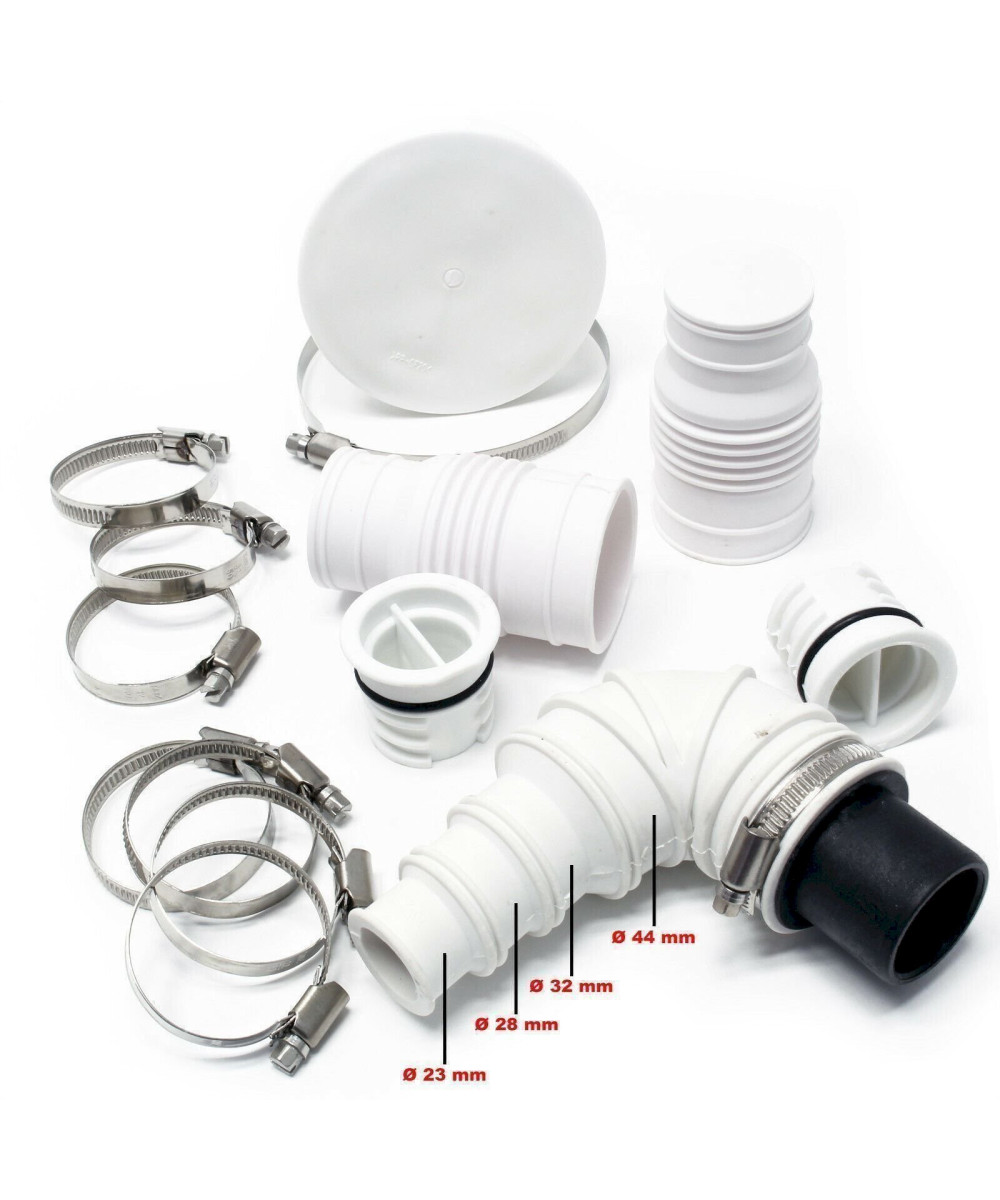

Hinweis: Enthaltenes Zubehör befindet sich bei Lieferung teilweise im Inneren der Hebeanlage
