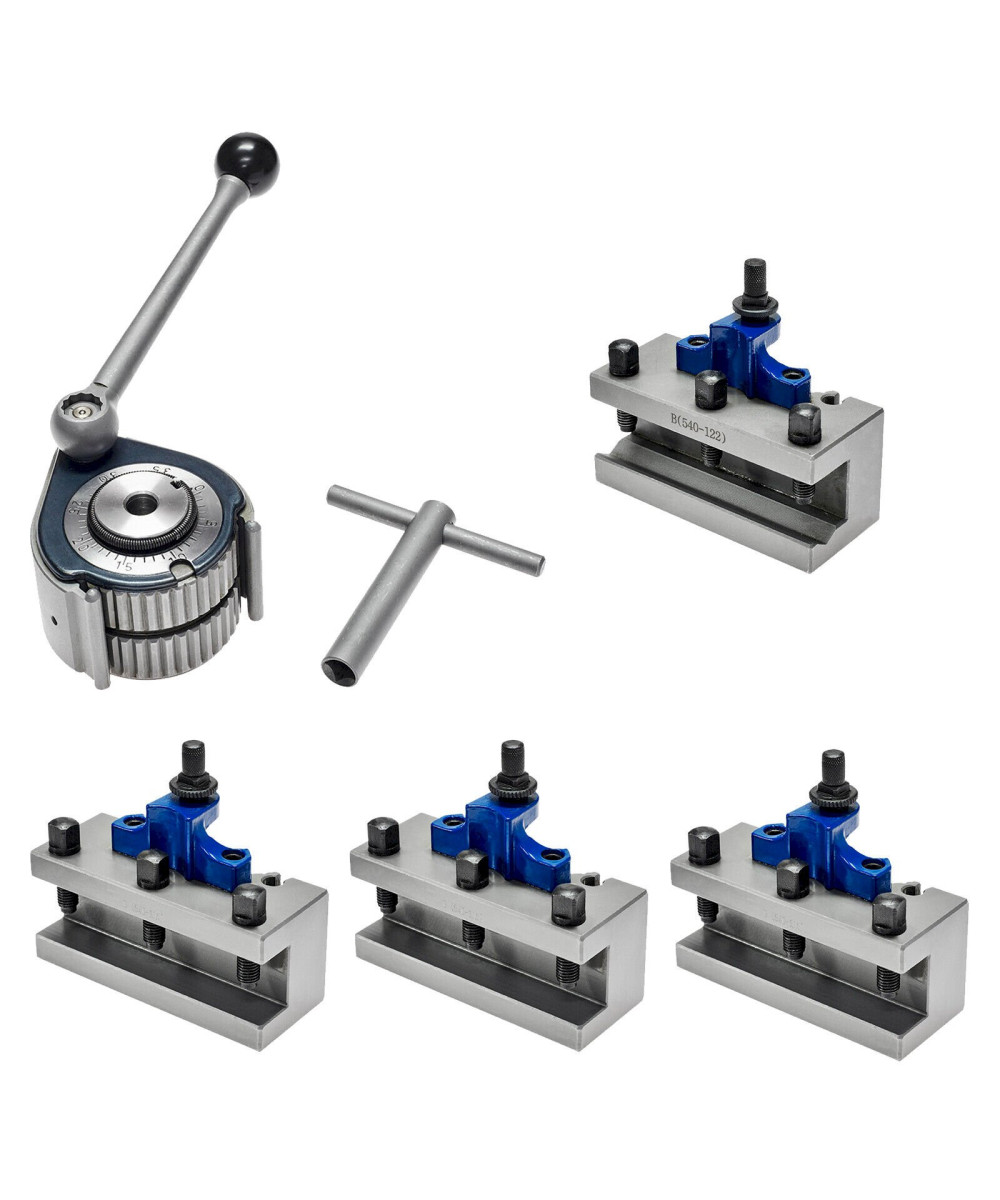

Schnellwechsel Stahlhalter Set
1x Schnellwechsel Stahlhalter Grundkörper Größe A
- äußerst präzise Aufnahmeeinrichtung
- schneller Werkzeugwechsel
- die Werkzeugschneide kommt nach dem Halterwechsel immer wieder in genau die gleiche Position
- Wiederholgenauigkeit von 0,01 mm
- schnelle Höheneinstelllung der Werkzeugschneidenspitze durch die Einstellschraube am jeweiligen Werkzeughalter
- 40 verschiedene Winkeleinstellungen
- kompatibel z.B. mit folgenden Herstellern: AXA, Klopfer, Multi Suisse
Technische Beschreibung
Bei der Wahl der Größe ist zu beachten
- Die Drehstahlspitze muss exakt auf die Drehachsenmitte (Zentrierspitze) ausrichtbar sein.
- Dazu muss sich der Drehstahl im eingesetzten Stahlhalter auf der Drehachsenmitte (Zentrierspitze) befinden.
Die Höhe des Stahlhalters kann durch Drehen der Stellschraube (D) justiert werden
- Die Länge des Stahlhalters (E) soll möglichst der Breite des Längssupport-Oberteils entsprechen.
- Die Drehstahlhähe (C) muss also so gewählt werden, dass sie nach Addition mit der Höhe der unteren Lippe (B) des Stahlhalters kleiner als die Höhe (A) ist.
- Die Bohrung (H) in der Zentrierscheibe muss auf das Maß des Stehbolzens aufgebohrt werden
1x Bohrstahlhalter
- zur Aufnahme von zylindrischen Werkzeugen wie z.B. Bohrstählen
- Größe A
für Bohrstähle bis max 20 mm Querschnitt3 Spannschrauben - Gesamtlänge 90 mm
3x Drehstahlhalter
- zur Aufnahme von rechteckigen Werkzeugen
- Größe A
für Drehstähle bis max 20 mm Querschnitt3 Spannschrauben - Gesamtlänge 90 mm
Technische Daten Schnellwechsel Stahlhalter Grundkörper Größe A
| Spitzenhöhe (A) | Maschinenabhängig |
| untere Lippe Stahlhalter (B) | 10 mm |
| Höhe des Arbeitsstahls max. (C) | 20 mm |
| Länge des Stahlhalter (E) | 90 mm |
| Gesamtbreite (F) | 104 mm |
| Ausladung (G) | 52 mm |
| Bohrung für Stehbolzen (H) | 10 mm |
| Bohrung in Grundkörper (I) | 20 mm |
| Höhe (J) | 56 mm |
| Höhenverstellbarkeit (K) | 12 mm |
