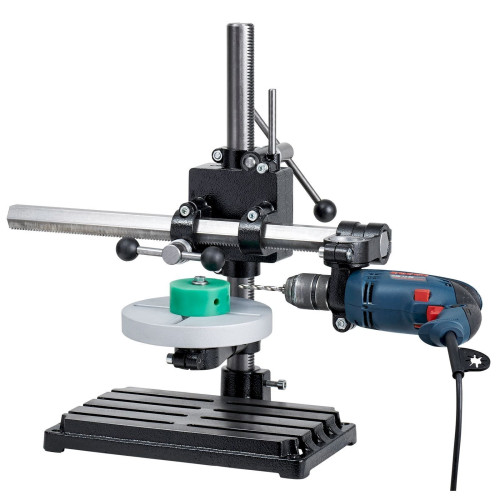

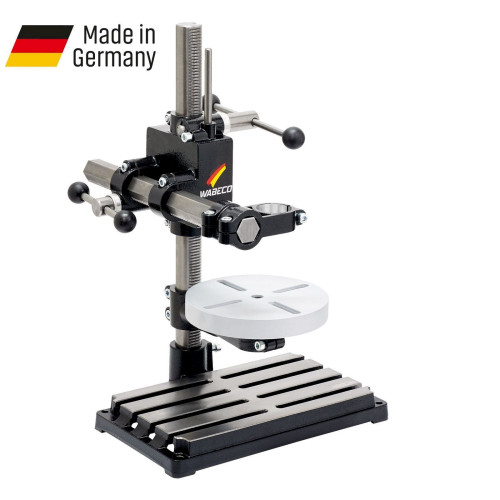

WABECO BF1240 Bohrständer Fräsständer mit Bohr-Frästisch (24404)

Einzigartig

• mit 2ter Zustellachse für vertikale und horizontale Bohr- und Fräsarbeiten

Genial

• Stahl Säule in der Bodenplatte um 360° drehbar und in jeder Position arretierbar , daher können Arbeiten von allen Seiten durchgeführt und auch große Werkstücke bearbeitet werden

Platzsparend

• flexible und platzsparende Alternative zu Tischbohrmaschinen, Ständerbohrmaschinen und Säulenbohrmaschinen

Einsatzbereich

• Bohren, Fräsen, Drechseln und Drehen
• für Metallbearbeitung, Holzbearbeitung und Kunststoffbearbeitung

Präzises Bohren und Fräsen

• präzises Platzieren der Werkzeuge über den Werkstücken

Arbeitsbereiche

• Verfahrweg Z-Achse 250 mm
• Verfahrweg Y-Achse 175 mm

Massive Stahl Säule

• drehbar um 360°
• Gesamthöhe 500 mm
• verzahnt Ø 35 mm

Sechskant Stahl-Ausleger

• Gesamtlänge 350 mm
• verzahnt 30 mm

Maschinenträger

• schwenkbar um 360° mit Arretierung alle 15°
• zur Aufnahme von Antriebseinheiten mit Euronorm Ø 43 mm

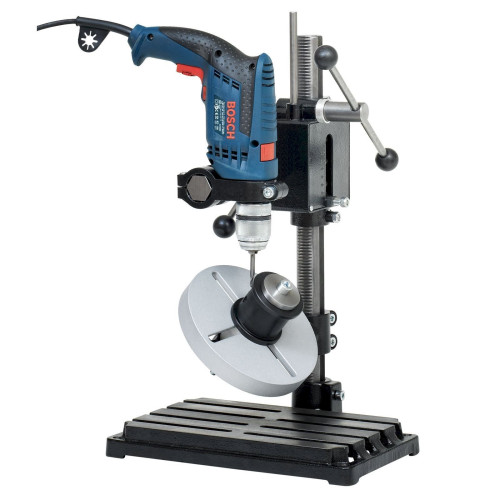

• mit geschwenktem Maschinenträger können auch Dreharbeiten durchgeführt werden

Bodenplatte

• aus Grauguss plangefräst 300 x 180 mm
• mit T-Nuten, dadurch flexible und stabile Werkstückspannung
• 4 T-Nuten für 10 mm T-Nuten oder M10 Sechskantschrauben

Tiefenanschlag und Rückholfeder

• zum Bohren der Werkstücke auf immer exakt die gleiche Bohrtiefe

Führungsgehäuse

• 2 nachjustierbare Rollenführungen
• 2 einstellbare Skalenringe für Vertikalweg Z-Achse und Querweg Y-Achse

schwere robuste Ausführung

• Gewicht ohne Verpackung 14,1 kg

Bohr-Frästisch Ø 180 mm

• Bohr-Frästisch Ø 180 mm
• dreh- und schwenkbar um 360° in alle Richtungen

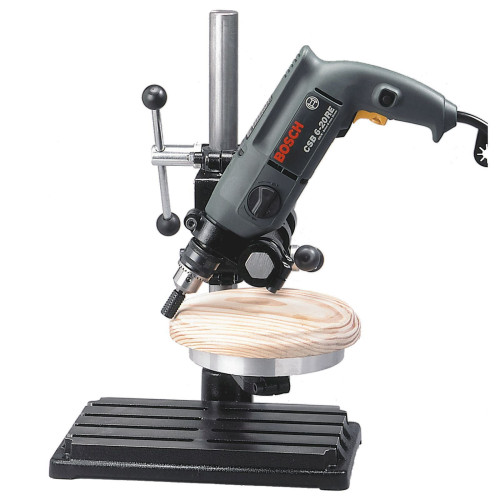

  Anwendung
• zum Drehen und Schwenken der Werkstücke
• z.B. für schräge Bohrungen
