Solartronics Komplettset 1x130 Watt Solarmodul 600 Watt Wandler Laderegler Photovoltaik Inselanlage

Diese Anlage ist ideal zur Versorgung für Gärten, Zeltplätze, Camping, Boote, Wohnmobile, Wochenendhäuser oder auch Ihr Zuhause. Basis-Set zum Errichten einer eigenständigen Solarstromanlage. Dieses System wurde von uns so zusammengestellt, dass für die Installation nur ein Minimum an Installationsaufwand besteht.

Um den erzeugten Strom zu speichern, benötigen Sie einen 12V Batteriespeicher (Akku). Dieses Set ist zum Laden von Bleisäure-, Gel- und AGM Akkus (Batterien) geeignet.

Alle Komponenten sind Vorkonfektioniert und müssen nur noch nach beiliegendem Anschlussschema zusammengesteckt werden! Und los geht’s mit eigenem Strom…

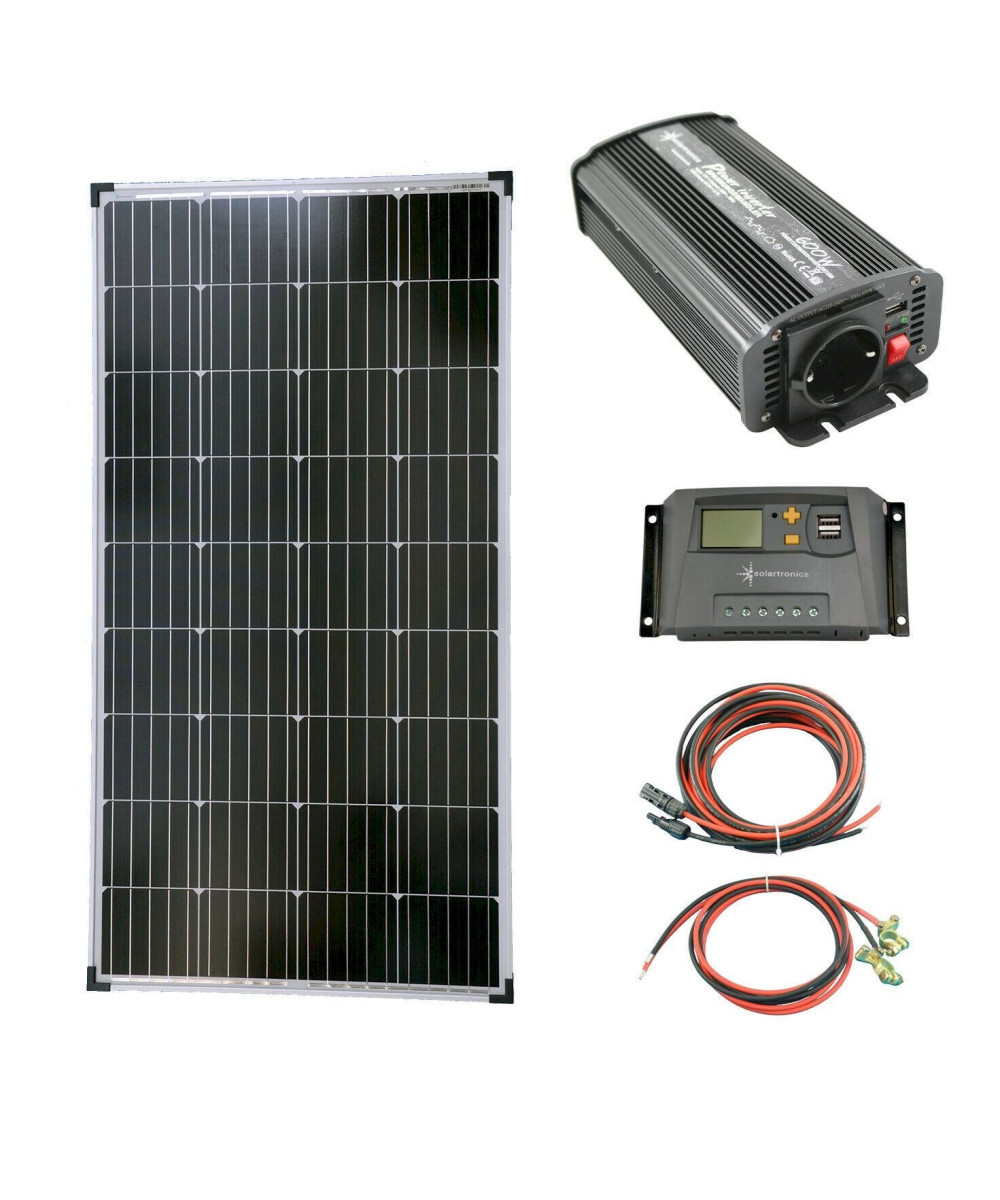

Lieferumfang:

• 1 Stück Solarmodul 130 Watt Monokristallin
• 1 Stück Spannungswandler 600W/1200W 12V modifizierte Spannung
• 1 Stück 10A LCD Solar-Laderegler

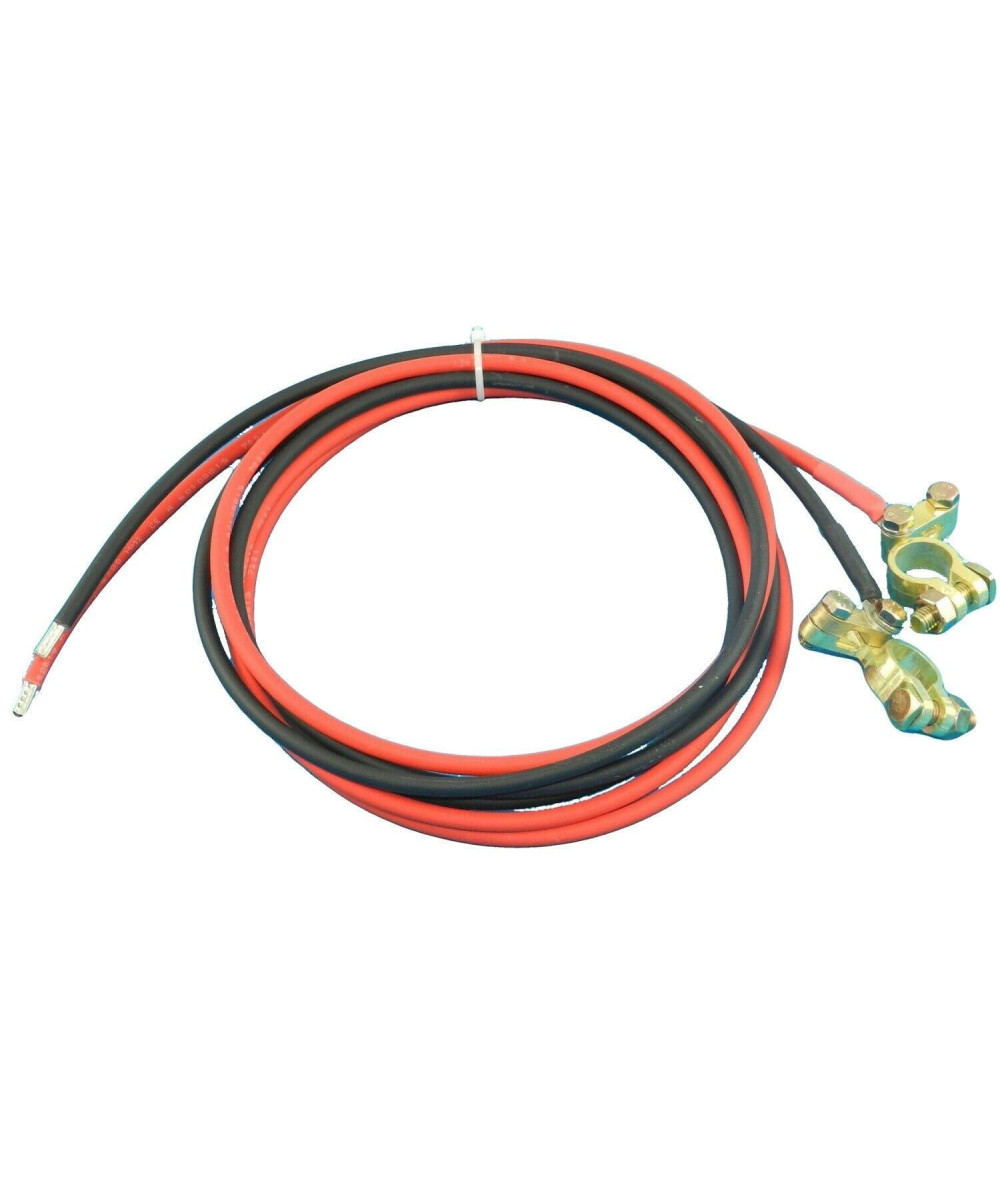

• 1 Paar 2m 4mm Verbindungskabel Laderegler -> Batterie mit Batterieklemmen

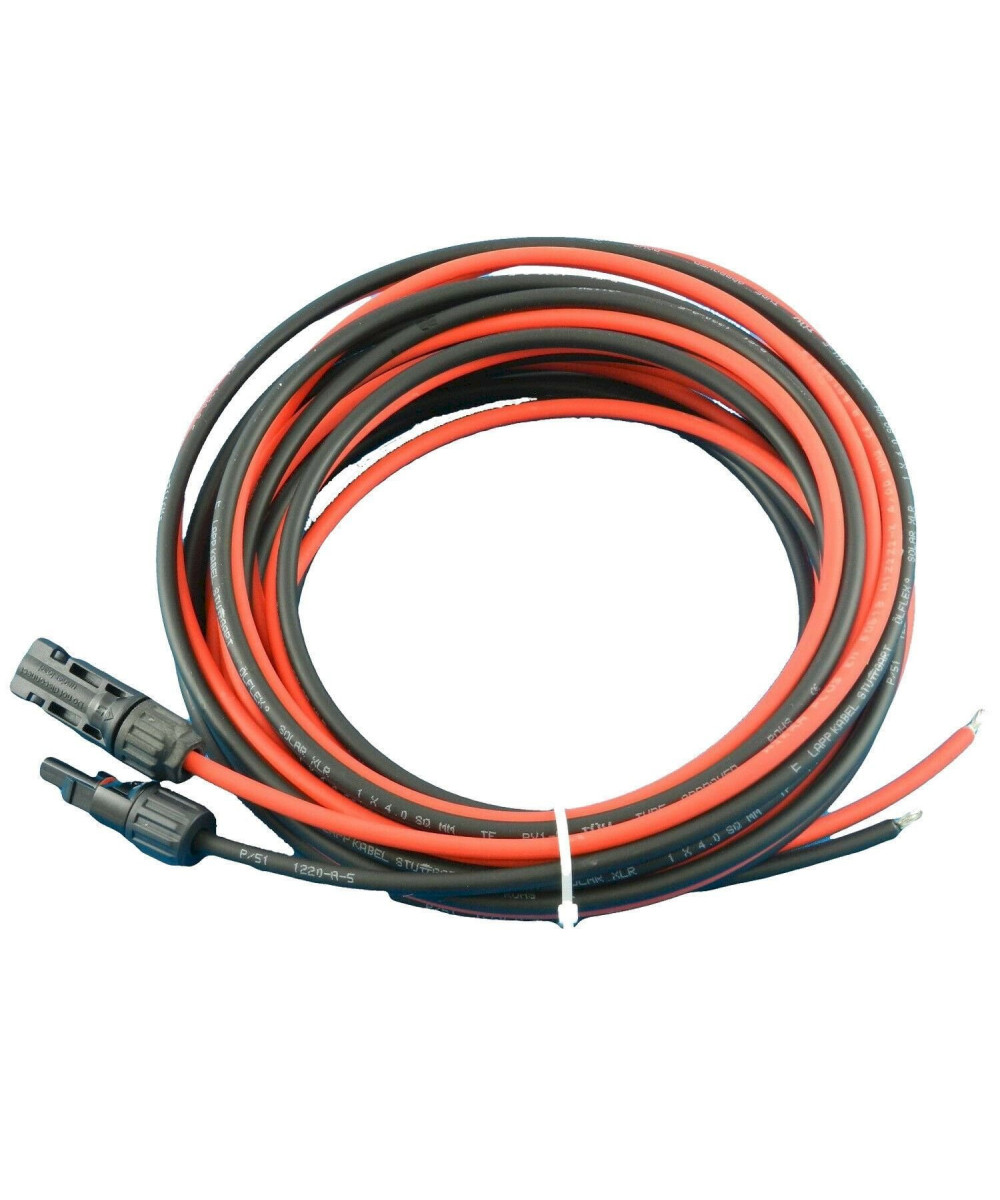

• 1 Paar 5m 4mm Verbindungskabel Modul -> Laderegler mit angepressten Solar-Steckern

Technische Beschreibung der Komponenten:

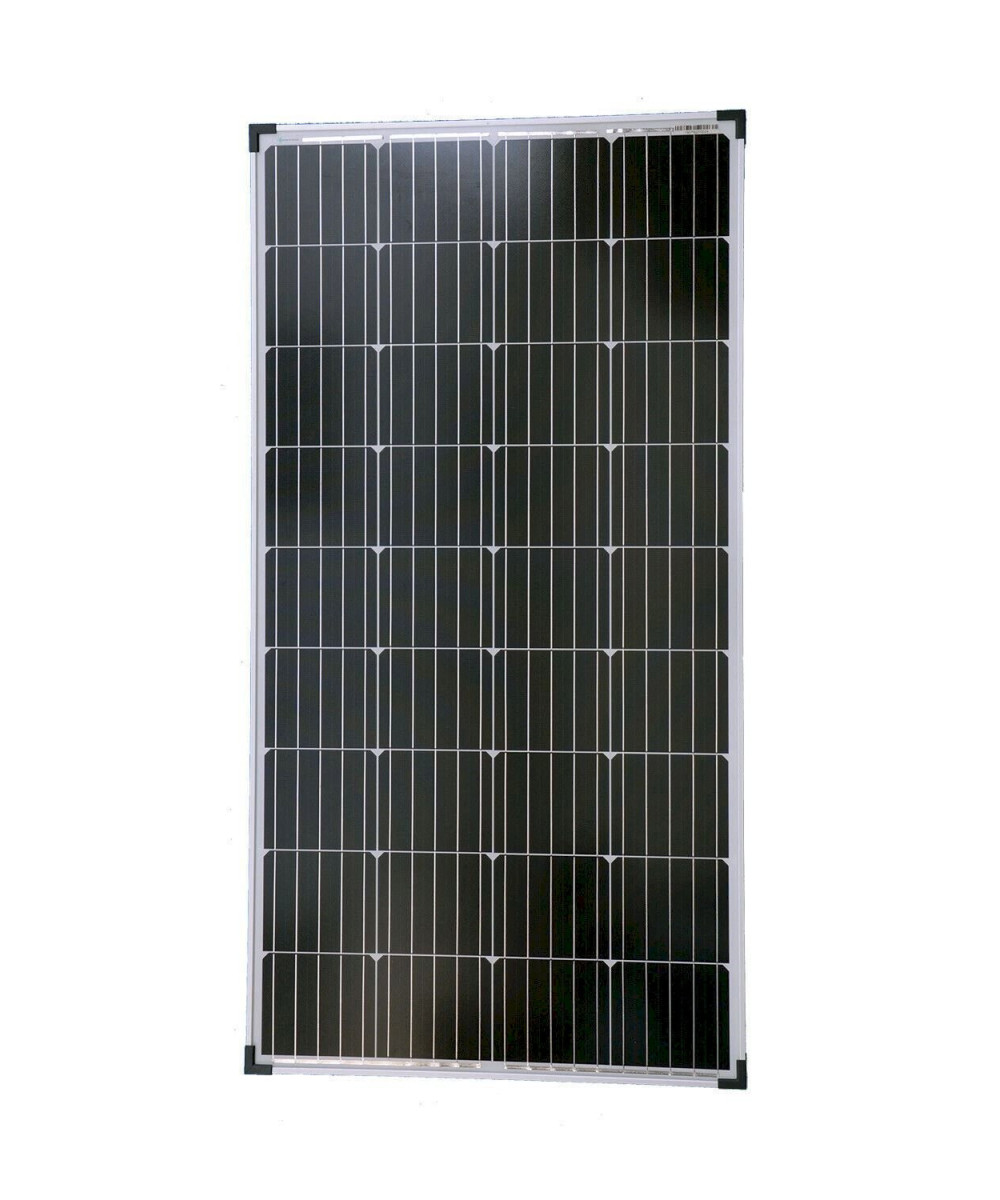

Solarmodul

TÜV Geprüftes und zertifiziertes Qualitätsmodul

Das solartronics 05130M0113 Solarmodul ist ein universell einsetzbares Modul mit moderner 5-Busbar Technologie und hochwertigen Mono-Solarzellen. Unser 130 W Solarmodul ist in Bauart und Leistungsdaten für Insel-Anlagen geeignet.

Vorteile:

• Leistung (Pmax): 130W
• bewährte Qualität direkt von solartronics
• TÜV Zertifikat
• TÜV Saar geprüft nach gültigen Normen: EN 61215-1, EN 61215-2, EN 61730-1, EN 61730-2
• gefertigt nach aktuellsten Normen
• monokristalline A-Grade Solarzellen
• Zellaufbau mit 5-Busbars
• Anschlussleitung in 4 mm Kabel und Solar-Steckern
• extrem widerstandsfähiges ESG-Glas machen das Modul einsetzbar auch bei widrigsten Umweltbedingungen
• ideal für 12V-24V Systeme an Land oder in mobilen Solar-Systemen

Technische Daten Modul:

• Gewicht: 10.9 kg
• Maße: 1130 mm x 680 mm x 35 mm
• Zulässige Systemspannung: 1000 V
• Leerlaufspannung Voc: 22,69 V
• Temperaturbereich: -40°C bis +80°C
• Nennleistung Pmax: 130 W +3%
• Nennspannung Vmp: 18,49 V
• Nennstrom Imp: 7,03 A
• Kurzschlussstrom Isc: 7,48 A

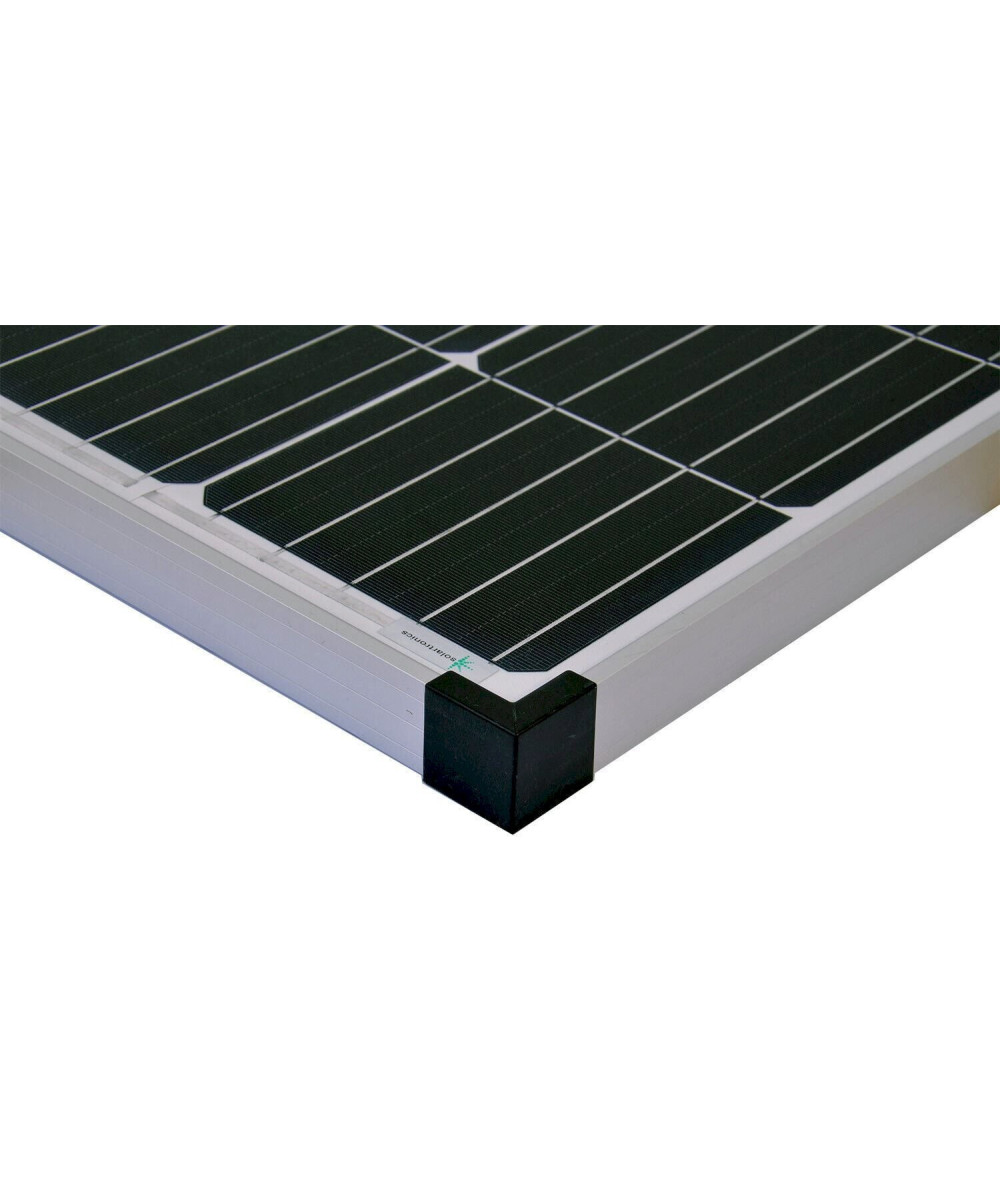

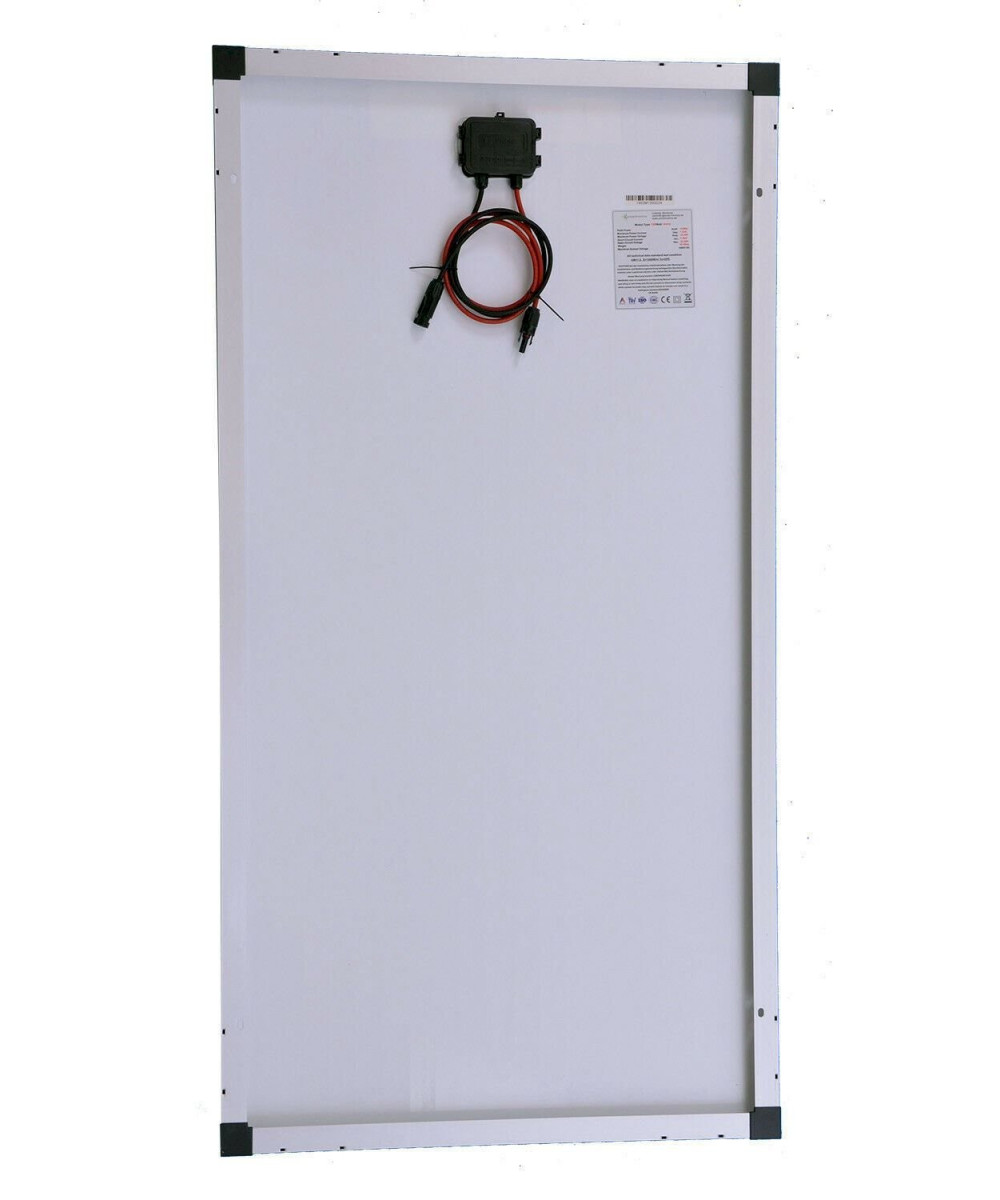

Die schwarzen Schutzkanten sind eine Zusatzleistung von uns, um Ihre Modulecken während des Transportes zu schützen. Vor der Montage der Module können diese Ecken entfernt werden.

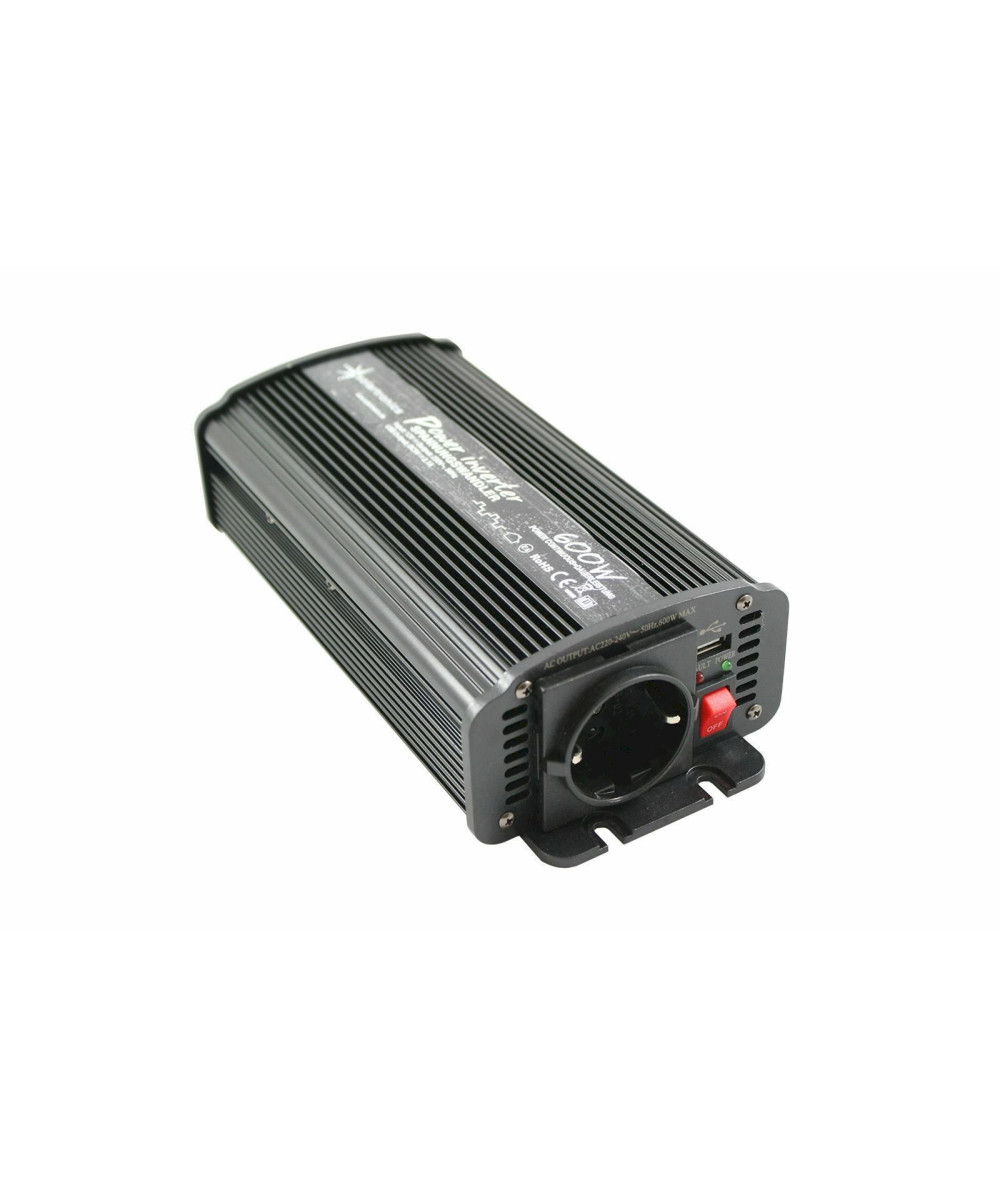

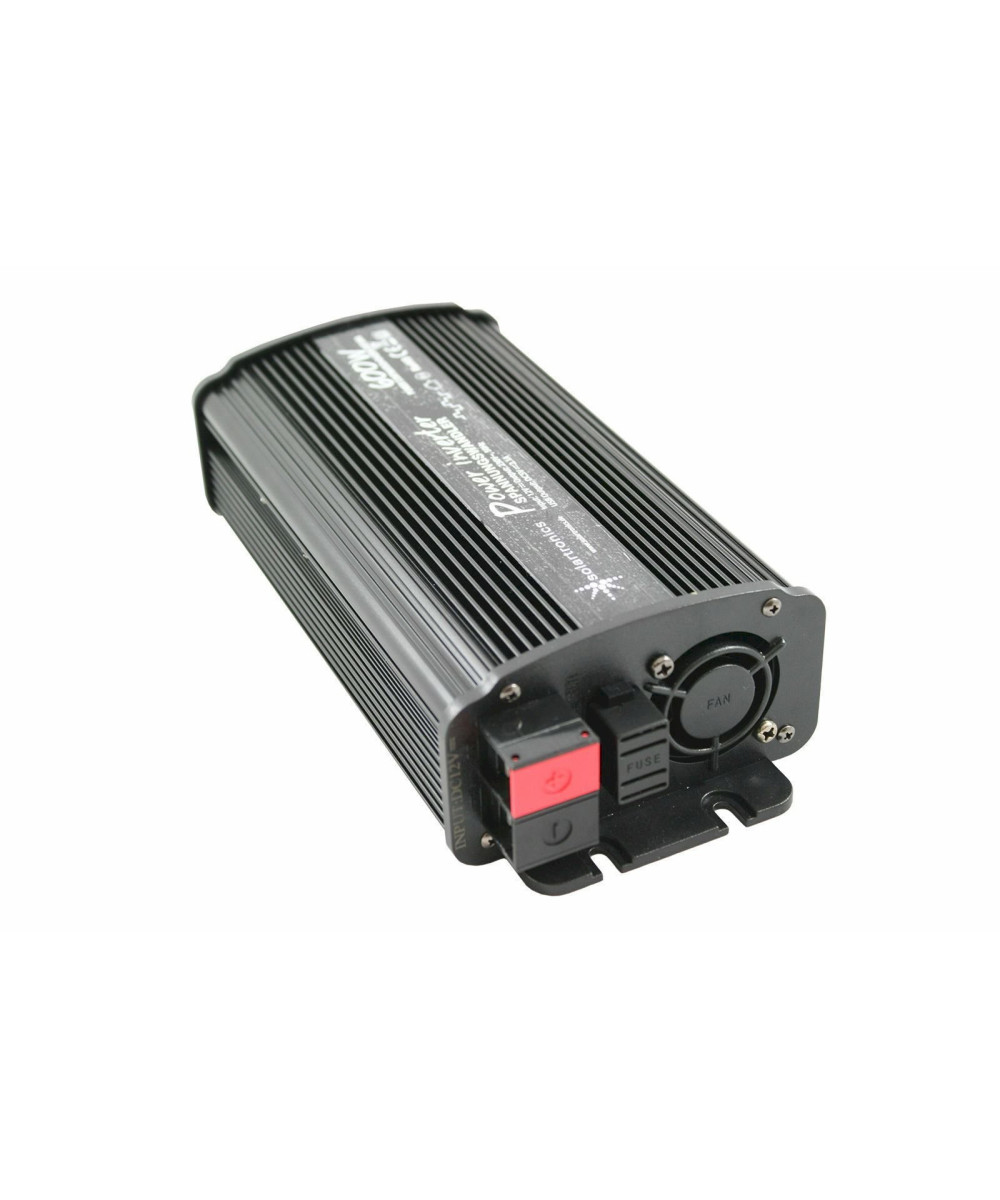

Spannungswandler

Mit diesem Gerät können Sie aus 12 V Gleichspannung (z.B. aus Autobatterien, LKW-Batterien oder Batterien von Solarinselanlagen) 230 V Wechselspannung erzeugen und damit viele Haushaltsgeräte mit 230 V Nennspannung betreiben.

Lieferumfang: Wandler, Anschlusskabel DC mit Abgreifklemmen ca. 60cm, Anschlusskabel DC für Zigarettenanzünder, Bedienungsanleitung inkl. Schema zur Verschaltung

Vorteile:

• modifizierte Spannung
• Softstart Funktion
• 1x Schutzkontaktdose
• durchschnittlicher Eigenverbrauch ohne Last im ausgeschalteten Zustand 0 Watt
• Verpolungsschutz für Batterie (Sicherung löst aus)
• Automatische Abschaltung bei Überlast oder Kurzschluss
• Zum Betrieb im KFZ zugelassen
• Stabiles Gehäuse aus Aluminium und Formblech
• Zertifikate: Wandler, CE, RoHS; E8 Fertigung nach DIN ISO 9001:2000

Details:

• Gewicht: 1.1 kg
• Maße: 226 x 108 x 62 mm
• Ausgangsspannung: 230 V (50Hz)
• Dauerleistung: 600 W
• Spitzenleistung: 1200 W mind.20 ms für Anlauf- bzw. Kaltströme
• Eingangsspannungsarbeitsbereich: 12 V
• Unterspannungsabschaltung: < 10.4V
• Überspannungsabschaltung: > 15.0 V
• relative Luftfeuchte: < 60%
• Wirkungsgrad: > 85%
• Steckdose: 1 Schukosteckdose
• USB Geräte Stromversorgung: 1x 5V 2,1A
• Übertemperatur- schutzabschaltung: > 60°
• Unterspannungsalarm: < 10.6V
• Einbau Kabelfernbedienung: kein Einbau möglich

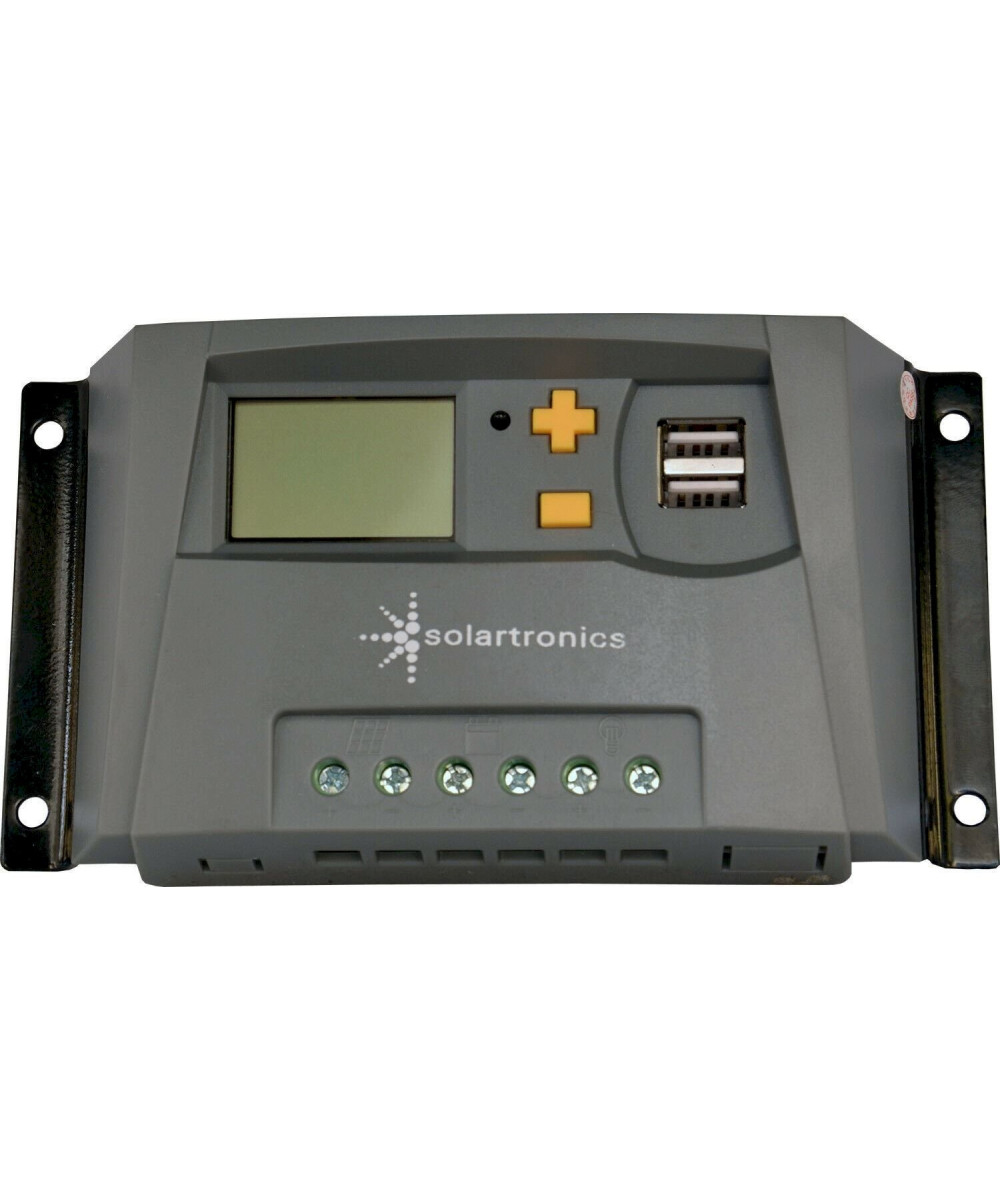

Laderegler

Der Laderegler wird zwischen Solarmodule und Batterie geschaltet und ist somit für die Steuerung des Ladevorgang verantwortlich, so kann die Batterie immer maximal geladen werden. Durch einen eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert somit Ihrer Batterie eine lange Lebensdauer.

Auf dem Display lassen sich alle Spannungen, Ladevorgänge, Parameter anzeigen. Die Ladeschlussspannung können Sie über das Bedienfeld einstellen, daher kann der Solarladeregler an jeder Batterie genutzt werden. Es kann eingestellt werden, ab welcher Spannung der Unterspannungsschutz aktiviert werden soll und ab welcher Betriebsspannung der Unterspannungsschutz sich wieder zurück setzen soll.

Ein Überladen der Batterie kann verhindert werden, da der Laderegler bei Erreichen der eingestellten Ladeschlussspannung den Ladevorgang beendet und in Erhaltungsladung wechselt.

Vorteile:

• Über- und Tiefentladungsschutz für Batterie verhindert Rückspeisen zum Solarpanel
• Automatische Abschaltung sollte der Ladestrom die Kapazität des Reglers übersteigen
• Automatische Abschaltung bei Kurzschluss
• Verhindert Rückspeisung zum Panel
• Automatische Abschaltung bei Überlast und Kurzschluss
• Verbraucher werden bei Akkumulatoren-Unterspannung abgeschalten
• Überlast- und Kurzschlussschutz Verbraucherabschaltung bei Akkumulator-Unterspannung
• Automatische Temperaturkompensation
• Automatisches Identifizierungssystem des Spannungsniveaus
• Intelligenter PWM-Lademodus
• Einstellbare Ladeschlussspannung
• Nacht- und Zeitsteuerung
• Anzeige von Lade- und Entladeleistung in Ah
• Schutz vor Entladung der Batterie über Solaranschluss
• Unterspannungsabschaltung des Kleinverbraucherausgang
• Schutz bei Verpolung der Batterie
• Schutz bei Überlast und Kurzschlüssen
• für Bleisäure-, Gel- und AGM Akkus (Batterien)
• Darstellung mit LCD-Grafikdisplay
• Anzeige des Ladezustandes der Batterie wird angezeigt

Details:

• Gewicht: 0,2 kg
• Batteriespannung: 12V oder 24V automatische Erkennung
• Ladestrom: 10 A
• Eigenverbrauch: < 20 mA
• Maße: 170 mm x 95 mm x 45 mm
• Farbe: grau/schwarz

An den 10 A Laderegler kann ein 130 Watt Modul angeschlossen werden.

Die mitgelieferten Kabelsätze werden von unseren Mitarbeitern konfiguriert und geprüft. Sie enthalten die notwendigen Anschlüsse (Solar-Stecker, Batterieklemmen oder Aderendhülsen). Es werden TÜV geprüfte Solarkabel aus deutscher Produktion verwendet.
