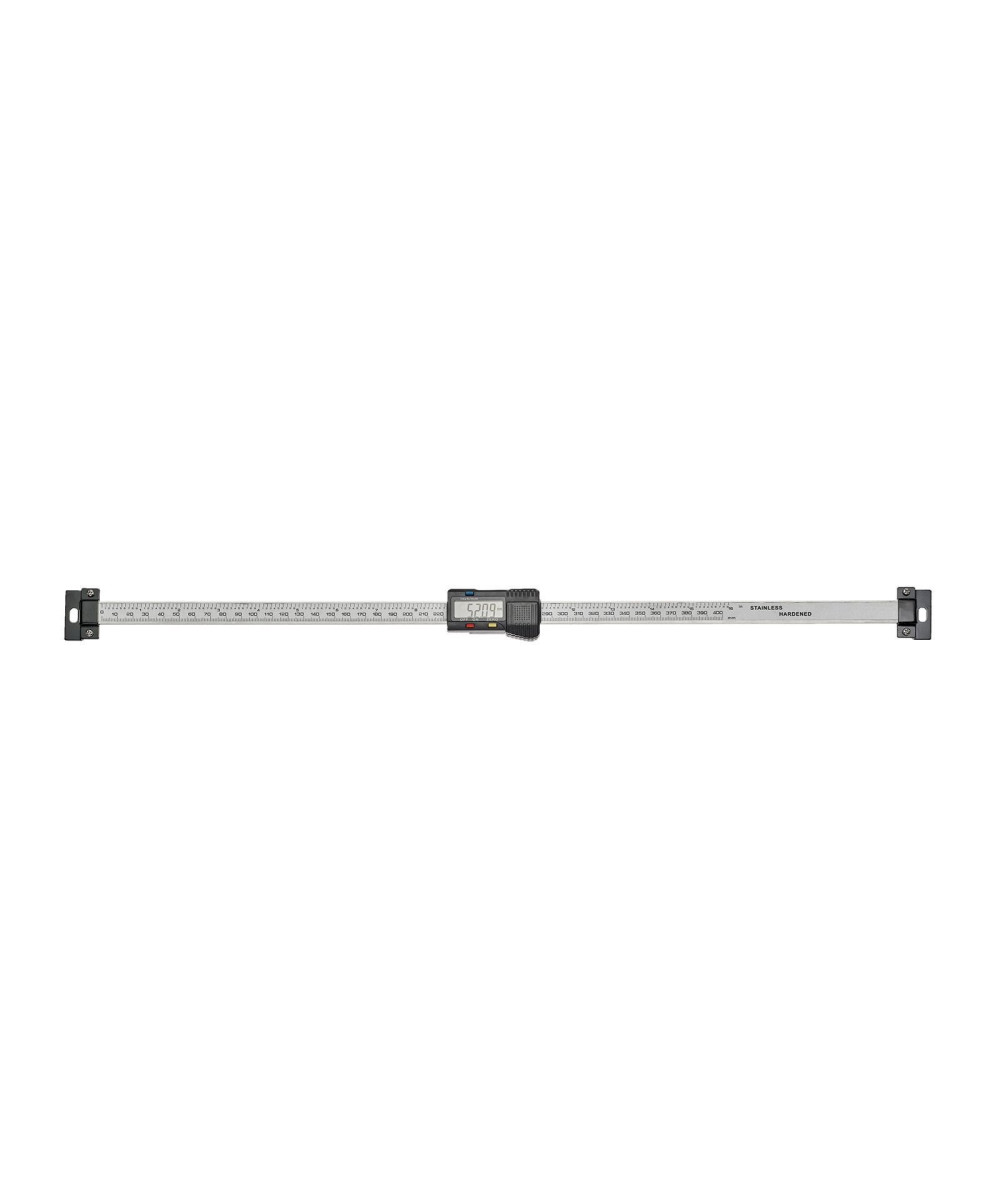

Digitaler Anbaumessschieber 400 mm zum Einbau waagerecht
Digitaler Anbaumessschieber 400 mm zum Einbau waagerecht
112,00 CHF
TVA incl. -
Livraison sous 2 à 7 jours ouvrés
Livraison gratuite
Droit de retour dans les 14 jours
Achat sur Facture (en 1 à 3 fois) sans frais
M10001251
- Messlänge 400 mm
- 5-stellige LCD-Anzeige
- 0,01 mm Ablesegenauigkeit
- umschaltbar metrisch/inch
- Nullstellung
- Mini-USB Schnittstelle für die Positionsanzeige
Anwendung
- zum Einbau waagerecht
- zum präzisen Bearbeiten der Werkstücke

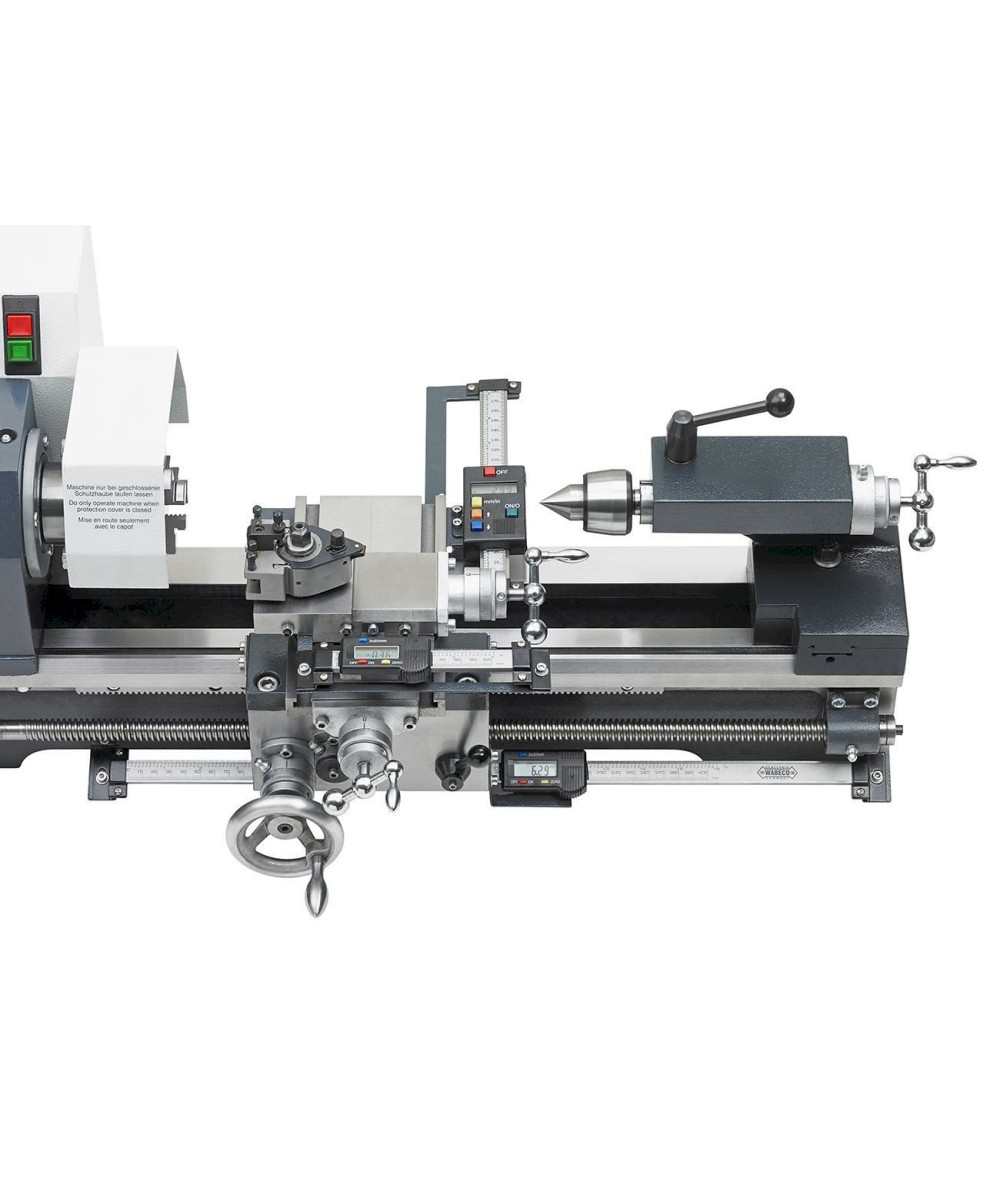

- für den Anbau an Drehmaschinen, Fräsmaschinen, Koordinatentischen, Tischbohrmaschinen, Ständerbohrmaschinen, Säulenbohrmaschinen etc. zur Messung von Verfahrwegen
- zum präzisen und exakten Positionieren, z.B. muss nicht auf ein Spindelspiel geachtet werden.
Hinweis
- Anbaumessschieber können auf beliebige Zwischengrößen abgelängt werden
Technische Daten
| Messlänge | 400 mm |
| Gesamtlänge (L1) | 575 mm |
| Messlänge max (L2) | 446 mm |
| Länge Mitte - Mitte Nut (L3) | 563 mm |
| Länge Lesekopf (L4) | 61 mm |
| Befestigung Lesekopf Mitte - Bohrung (L5) | 20 mm |
| Breite Befestigungslasche (B1) | 36 mm |
| Befestigungslasche Bohrung Mitte - Mitte (B2) | 28 mm |
| Breite Lesekopf (B3) | 36 mm |
| Gesamthöhe (H1) | 21 mm |
| Höhe Schiene Oberkante Lesekopf (H2) | 14 mm |
| Gesamthöhe Lesekopf (H3) | 16 mm |
