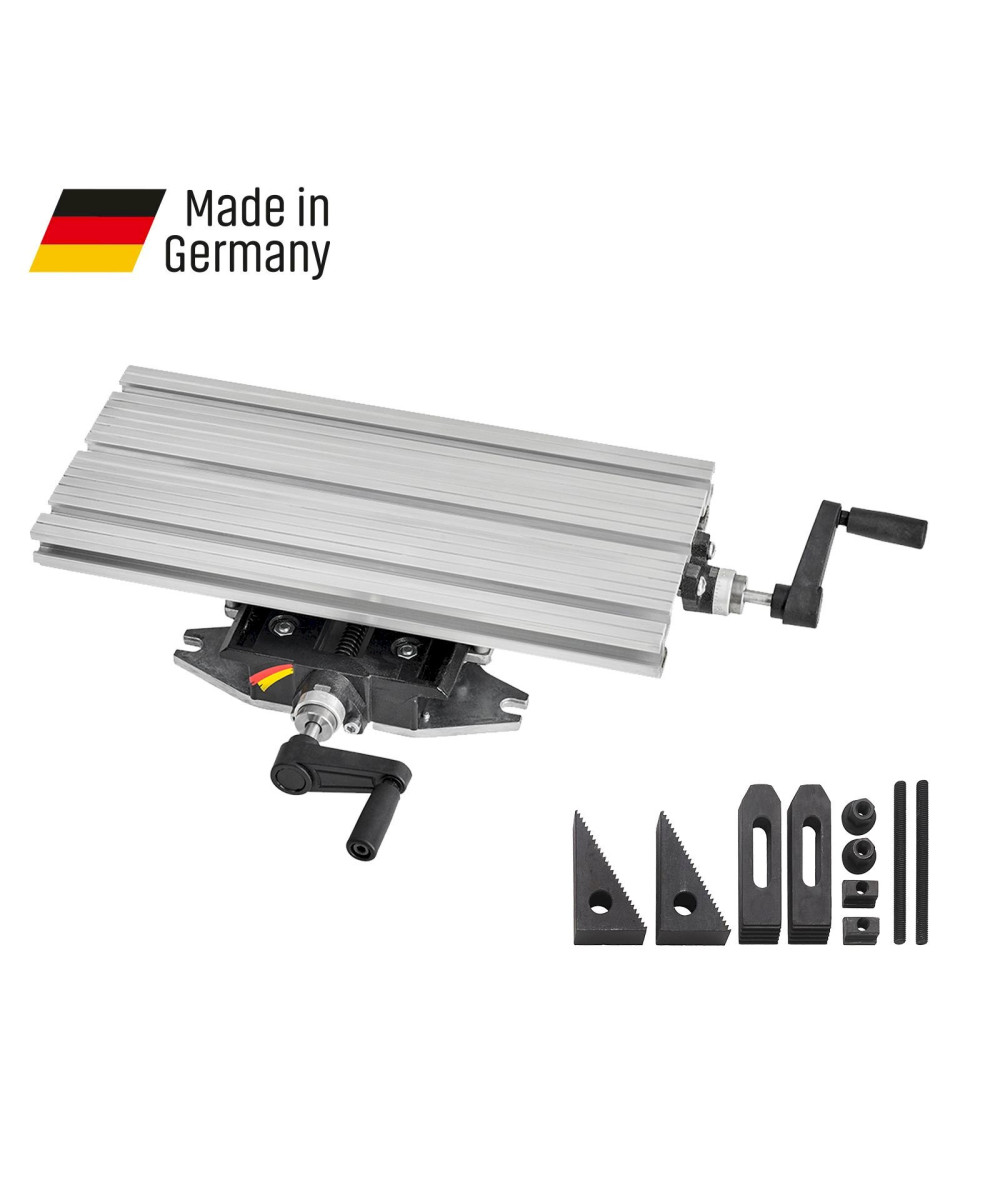

WABECO Koordinatentisch K400 mit Spannpratzen Set Kreuztisch Bohrtisch

mit Spannpratzen Satz 10-teilig

für 10 mm T-Nutenbreite und M8 Gewinde
zum Spannen der Werkstücke

Clever kombiniert

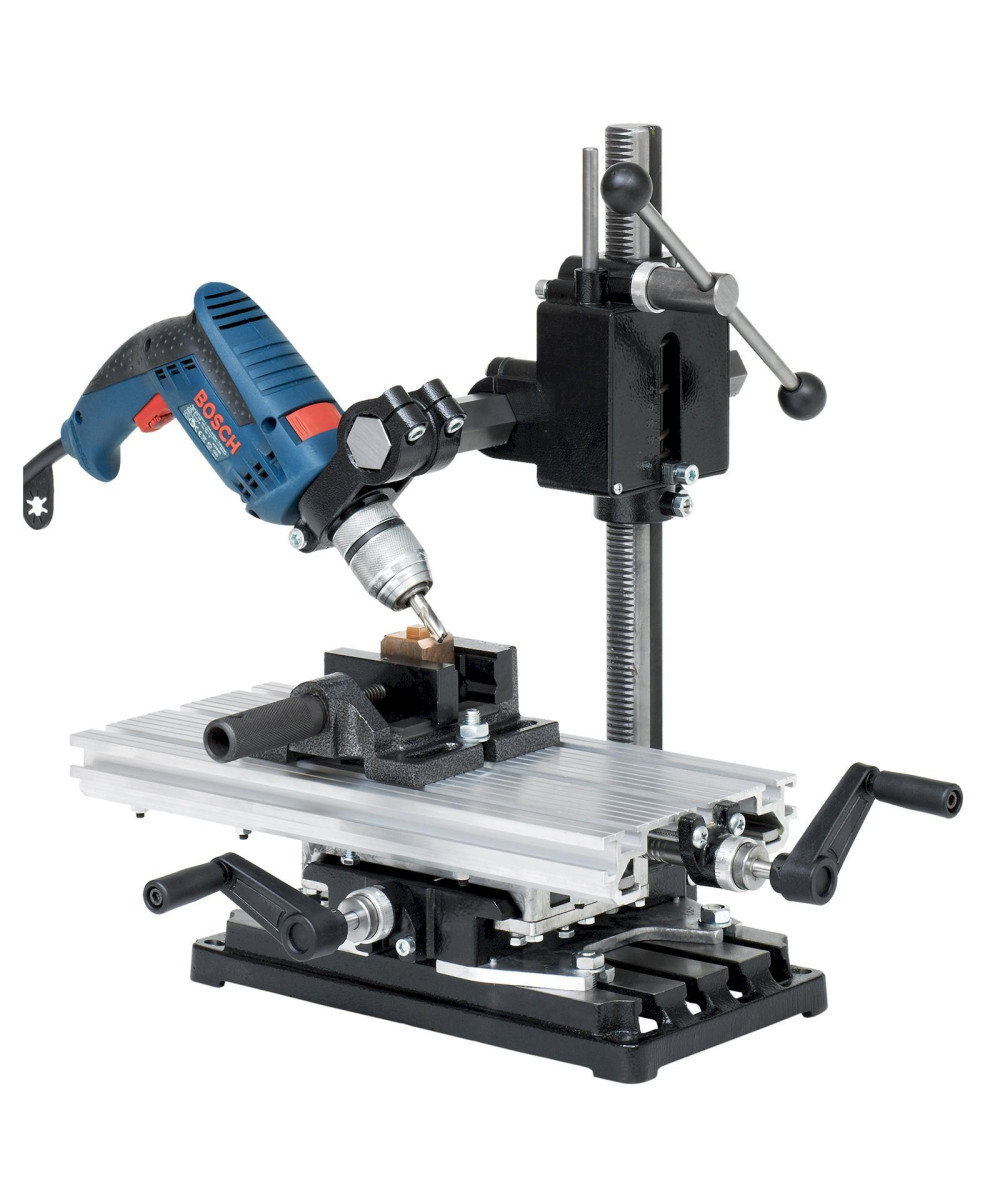

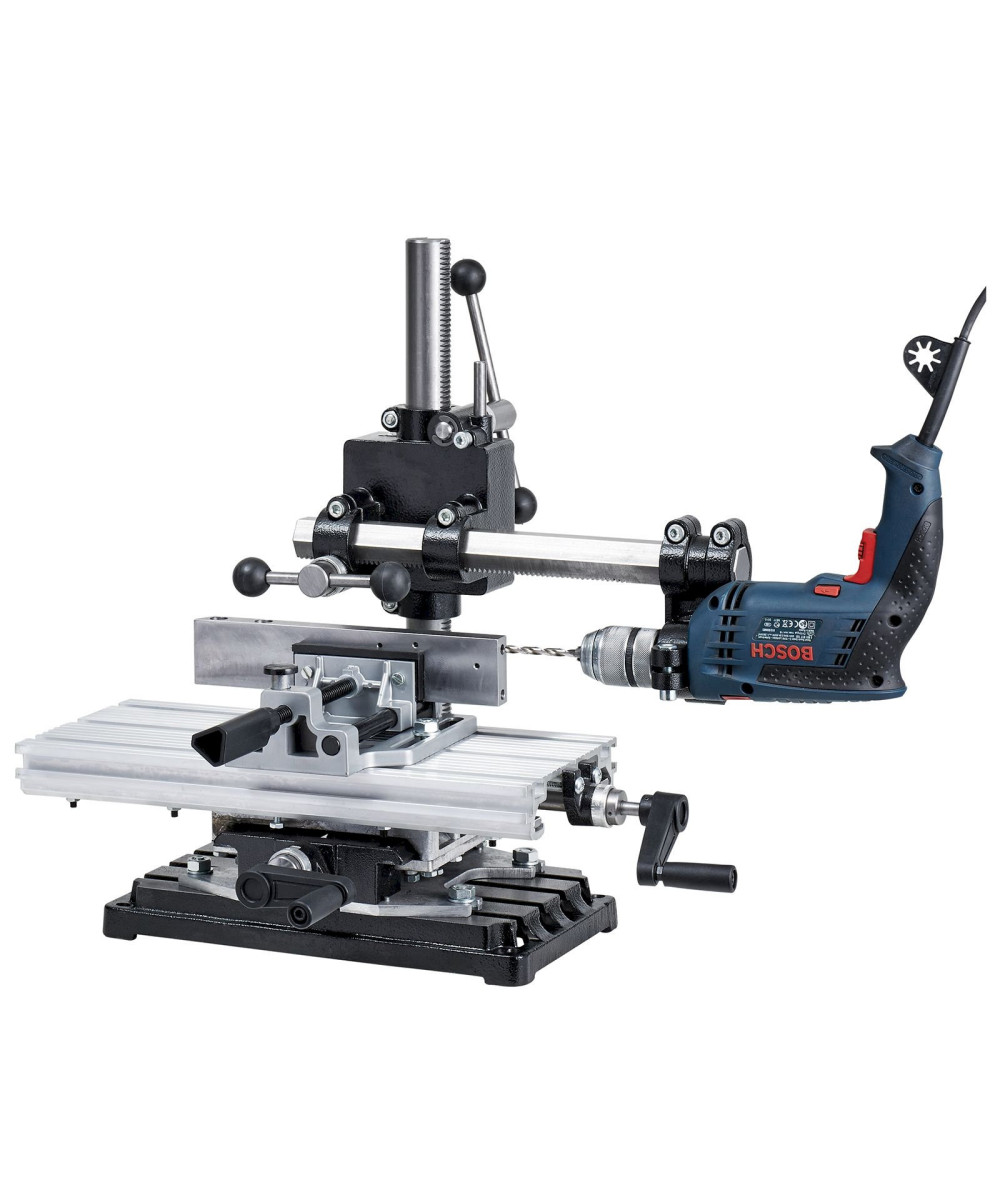

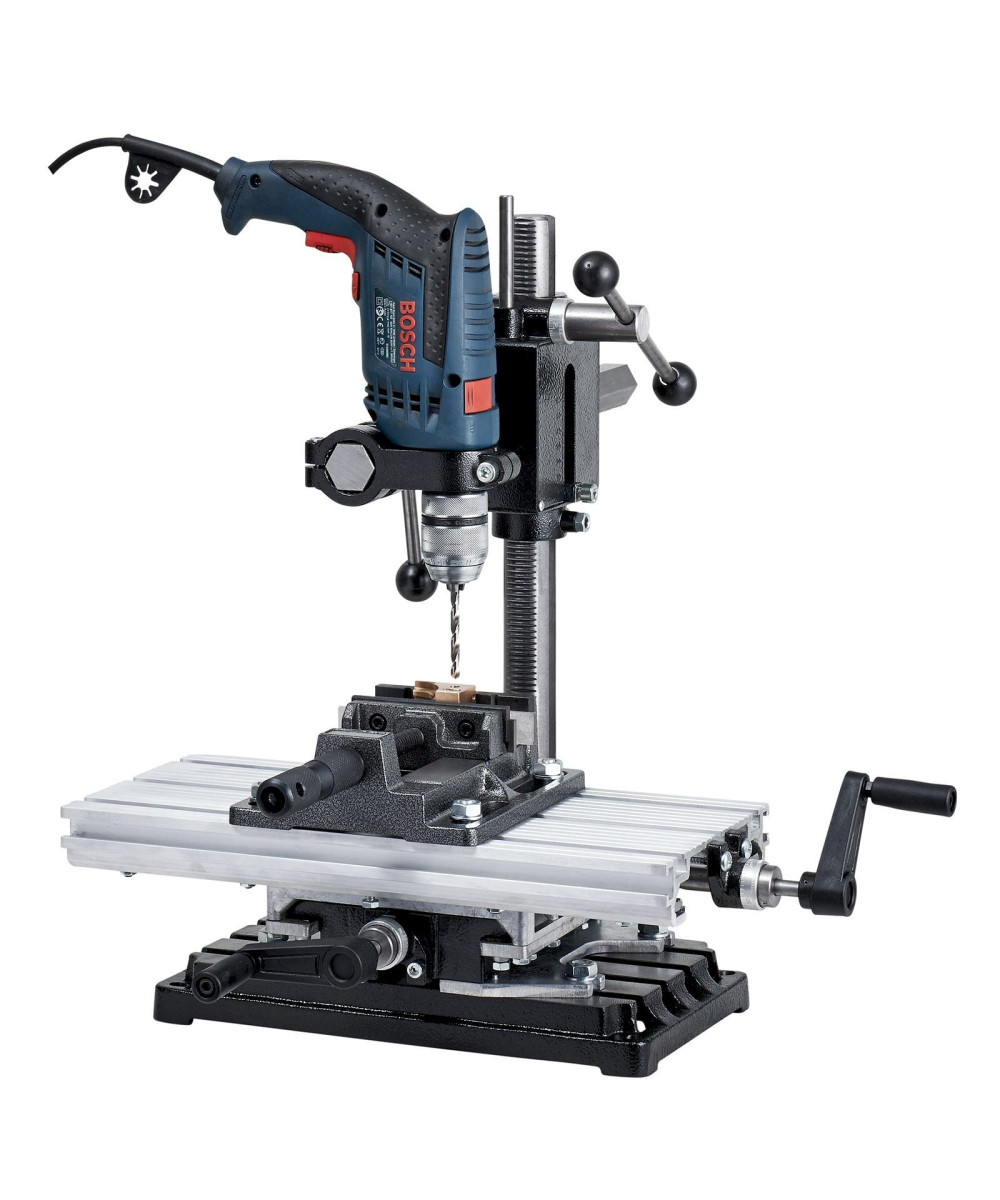

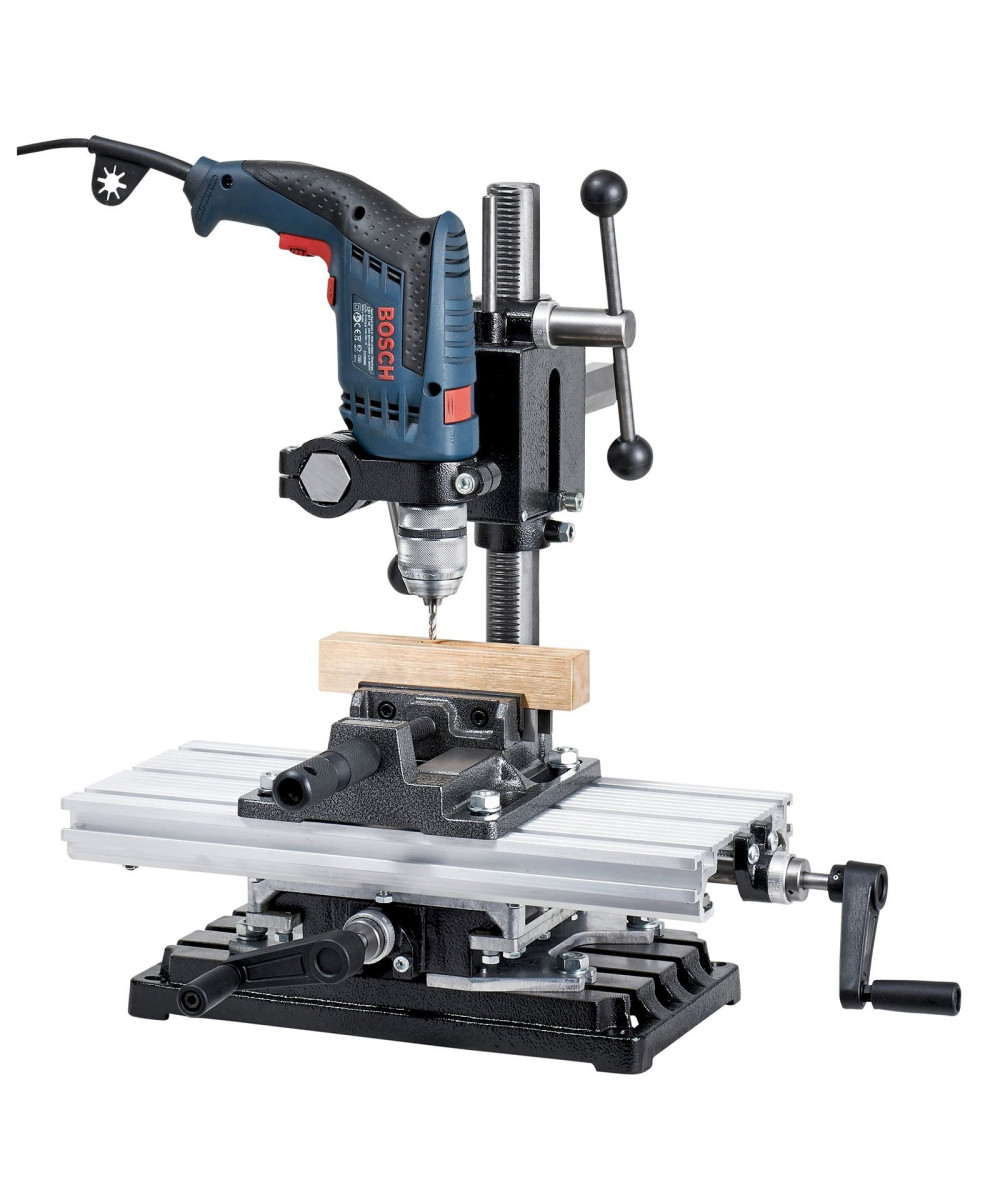

mit WABECO Bohrständer Fräsständer BF
passend zu allen Tischbohrmaschinen, Ständerbohrmaschinen, Säulenbohrmaschinen etc.

2-Achsen Koordinatentisch

als weitere Zustellachse bei WABECO Bohrständer Fräsständer BF
zum exakten Positionieren der Werkstücke unter den Werkzeugen
zum Fräsen von Rechtecktaschen
für Reihenbohrungen
zum Bohren und Gewindeschneiden nach Koordinaten
zum Drehen von Drehteilen

Arbeitsbereiche

320 mm Längsweg X-Achse
100 mm Querweg Y-Achse
105 mm Bauhöhe

Aufspannfläche

400 x 100 mm

Ab in die Werkstatt
mit den einzigartigen Universalgenies,
die Heimwerker zum Träumen bringen und Profis beeindrucken

Spécifications

Arbeitsbereiche
Längsweg X-Achse     320 mm
Querweg Y-Achse     100 mm
Bauhöhe     105 mm

Koordinatentisch
Aufspannfläche     400 x 180 mm
Nuten in der Aufspannfläche     3
Nut in den Längsseiten     je 1
Breite der Nuten     für 10 mm T-Nuten oder M10 Sechskantschrauben
Trapezgewindespindel aus Stahl     Steigung 4 mm
Spindelspiel nachjustierbar     ●
2 einstellbare Skalenringe X- und Y-Achse     ●
Ablesegenauigkeit der Skalenringe     0,1 mm
Prismenführung X- und Y-Achse nachstellbar     ●

Abmessungen
Abmessungen     B540 x T360 x H105 mm

Gewicht
Gewicht ohne Verpackung     5,7 kg

Contenu de la livraison

• 2 Stufenblöcke
• 2 Stufenspanneisen
• 2 Bundmuttern
• 2 T-Nutensteine
• 2 Stiftschrauben
